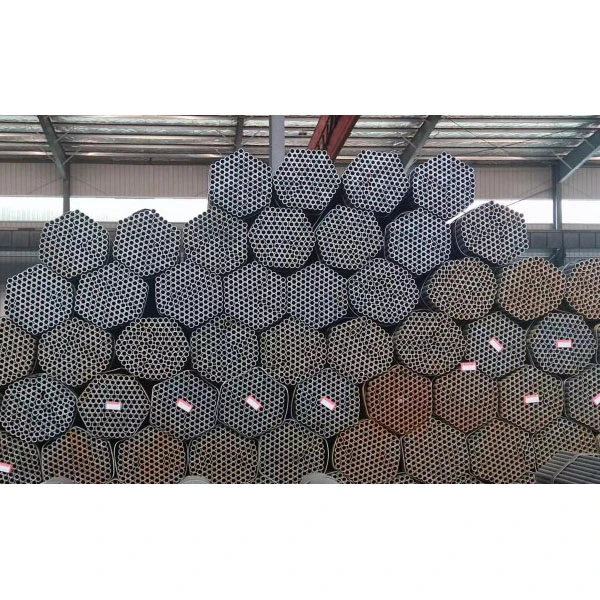

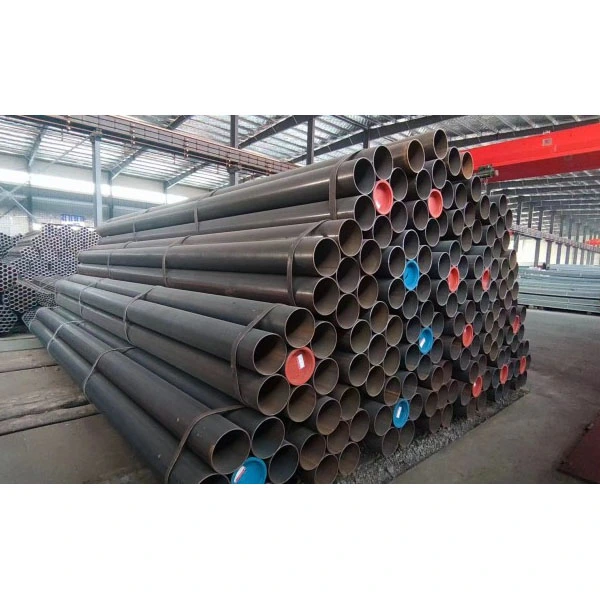

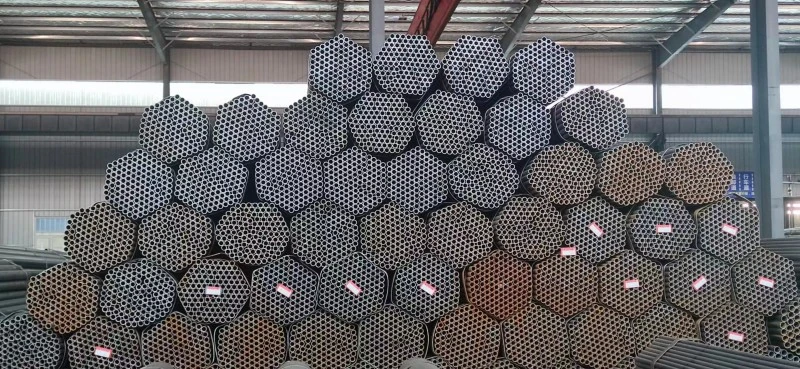

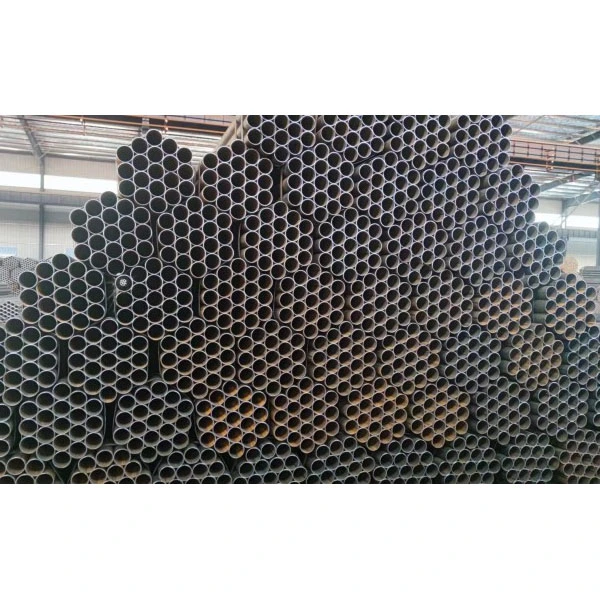

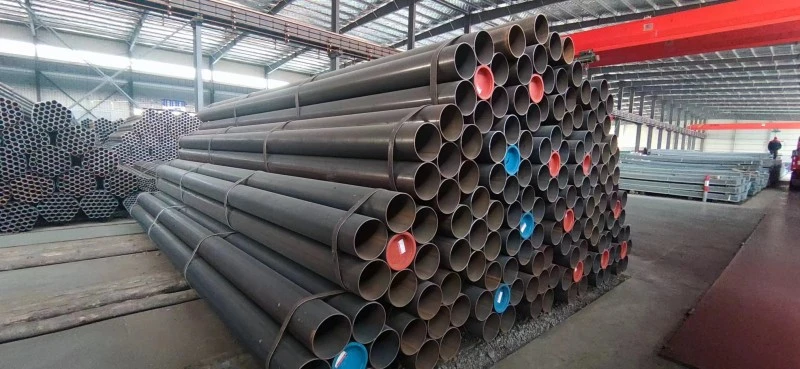

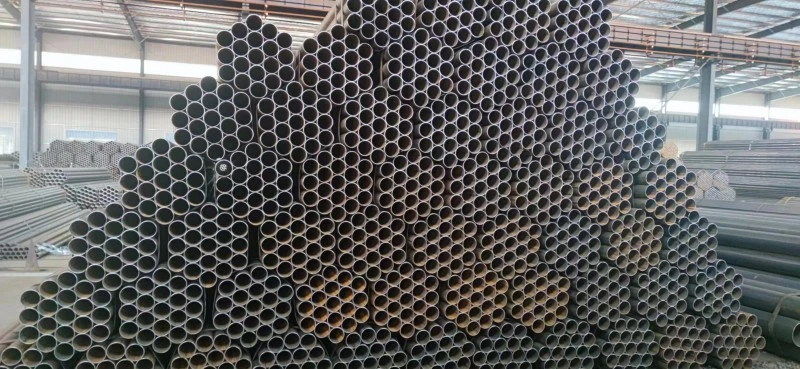

Horma Mehea Luzerako Soldatutako Altzairuzko Hodia

Zhongtian Thin Wall Longitudinal Welded Steel Pipe altzairuzko hodi arin bat da, altzairuzko altzairuzko edo altzairuzko xaflaz egindako oinarrizko material gisa, ijetzi eta gero soldadura luze bakarrean zehar soldatua.

- Hormaren lodiera: 1,0–6 mm

- Kanpoko diametroa: Φ20–Φ610 mm (zehaztapen komunak Φ33–Φ426 mm)

- Luzera estandarra: 6 metro, 12 metro, luzera pertsonalizatuak ere eskuragarri

- Nukleoaren prozesua: maiztasun handiko erresistentziako soldadura (ERW/HFW)

- Arauak: GB/T 3091-2025, GB/T 13793-2016, ASTM A53

Ohiko materialak eta propietate mekanikoak

Horma mehea luzerako soldatutako altzairuzko hodia kalitate handiko karbono altzairuz egina dago, egitura-indarra eta prozesatzeko errendimendua orekatuz:

1 Q195: Eten-indarra ≥ 195 MPa, aldamioetarako, barandarako eta presio baxuko ur-hodietarako egokia

2 Q215A/B: Eten-indarra ≥ 215 MPa, batez ere fluidoen garraiorako eta egitura-hodi orokorretarako erabiltzen da.

3 Q235B: Etekin-indarra ≥ 235 MPa MPa, polifazetikoena, eraikuntzan, ur-hornikuntzan eta drainatzean eta gas-garraioaren aplikazioetan oso erabilia.

4 Q355B: Errendimendu-indarra ≥ 355 MPa, karga-egiturak eta ekipamendu mekanikoak fabrikatzeko egokia.

Ekoizpen Prozesua

Fabrikatzaile profesional gisa, Zhongtian-ek doitasun-ekoizpen prozesu guztiz automatizatua hartzen du:

1. Desbobinatzea → Berdintzea → Ertzak moztea

2. Konformazio-prozesua: 7-9 arrabol pendiente multzoz hornituta, pixkanaka-pixkanaka ijezketa eta formatuz estresaren kontzentrazio-arazoak saihesteko.

3. Maiztasun handiko soldadura: lan-maiztasuna 100-500 kHz, hodi hutsaren ertza berehala berotzen da 1300-1500 ℃-ra urtzea lortzeko, eta, ondoren, metalurgia lotura estrusio-arrabolen bidez osatzen da. Soldadurak ez du betegarri metalik behar.

4. Soldadura aleak kentzea → Estresa arintzeko maiztasun ertaineko errekostea → Dimentsionatzea eta zuzentzea

5. Luzera moztea → Errendimendu probak → Korrosioaren aurkako tratamendua → Amaitutako produktuen ontziratzea

- Soldadura Abiadura: 20–30 m/min, 60 m/min arte

- Soldadura Erresistentzia: Oinarrizko materialaren erresistentziaren % 90 baino gutxiago

- Dimentsio-perdoiak: kanpoko diametroaren errorea ± 0,5 mm, horma-lodieraren uniformetasuna ≥98%

Oinarrizko Abantailak

1. Arina eta ekonomikoa: zehaztapen bereko altzairurik gabeko tutuak baino %20-30 arinagoa, kostu orokorrak %15-25 murriztuz.

2. Dimentsio zehatzak: hodiaren gainazal leuna, tolerantzia-kontrol zorrotza, hotzeko tolestura eta soldadura errendimendu bikaina eta instalazio erosoa.

3. Ekoizpen-gaitasun handia: soldadura-abiadura azkarra, fabrikaren eskala handiko ekoizpen-gaitasunean oinarrituz, hornidura azkarra eta bolumen handikoa ahalbidetuz.

4. Soldadura egonkorrak: tentsioaren banaketa sinplea jostura zuzen bakarrean, tentsioaren gainjartzeko joera gutxiagokoa, nekearen erresistentzia hobea lortuz.

Kalitate Kontrolerako Sistema

Proba zorrotzak prozesu osoan zehar produktuaren segurtasuna bermatzeko:

- Proba hidrostatiko osoa: Proba-presioa 2,5 MPa, presioari eutsiz minutu 1 isuririk gabe

- Saiakuntza ez-suntsitzaileak: Korronte Eddy probak eta ultrasoinuen estaldura

- Saiakuntza mekanikoak: saiakuntza anitz egitea, besteak beste, lautzea, lehertzea eta trakzio probak.

- Trazabilitatea osoa: materialen txostenak, labe-lote-zenbakiak eta loteen ekoizpen-erregistroak gordetzea.

Aplikazio-eremu nagusiak

Soldatutako altzairuzko hodi luzerako horma meheak presio baxuko fluidoen garraiorako eta egitura arineko aplikazioetarako egokiak dira:

1. Eraikuntzaren eraikuntza: altzairuzko egitura habeak eta zutabeak, aldamioak, gortina-horma euskarriak, esku-barandak

2. Udal Ingeniaritza: Ur-hornidura eta drainatze-hodiak, presio baxuko gas-transmisioa, su-ihinztagailu-hodiak

3. Nekazaritza eta Uraren Kontserbazioa: Ureztatze-hodiak, putzu sakoneko ponpa-hodiak, ura tratatzeko hodiak

4. Makineria eta industria arina: arrabol garraiatzaileak, motorren karkasak, altzarien hodiak, fitness ekipoak

5. Potentzia eta komunikazioa: kableen babes-hodiak, kanalizazio-hodiak, kable-erretilu euskarriak

Mundu errealeko aplikazio kasua

Merkataritza konplexuko proiektu handi bat Shanghain (2024)

Proiektuaren Baldintzak: Erosi 12.000 metro Φ48 × 3,0 mm-ko Q235B hodiak aldamio eta gortina-horma euskarri gisa erabiltzeko, GB/T 3091 arauarekin bat etorriz. Hodiak arinak, dimentsio zehatzak eta beroan galvanizatuak izan behar dira korrosioaren babeserako.

Zhongtian Irtenbidea: maiztasun handiko erresistentzia soldadura teknologia erabiltzea, horma meheko luzerako soldatutako altzairuzko hodiak ekoizteko, zink estalduraren lodiera gutxienez 30 mikrometroko lodiera dutenak.

Aplikazio-ondorioak

1. Joturarik gabeko altzairuzko hodiekin alderatuta, kontratazio kostu orokorrak % 22 murrizten dira;

2. Kanpoko diametroaren tolerantzia ± 0,3 mm-ko barnean kontrolatzen da, eta ondorioz, zero produktu ez-konformatzen dira tokian bertan onartzean;

3. Hodien mutur estandarizatuek instalazioaren eraginkortasuna % 30 hobetzen dute;

4. Jarri zirenetik bost urteetan, hodiek ez dute herdoil, deformazio edo soldadura kalterik izan.

Ohiko galderak

Q1: Zer presio jasan dezakete Zhongtian horma meheko jostura zuzeneko soldadura altzairuzko hodiek?

A: Produktu hau ≤2,5 MPa-ko presioetarako diseinatuta dago, ur-hornidura, gas-hornidura, aire konprimituaren eta ohiko egitura-aplikazioen beharrak asetzeko. Ez da gomendagarria presio handiko aplikazioetarako edo 450 ℃ baino gehiagoko tenperaturak egiteko.

Q2: Nola bermatzen du Zhongtian-ek soldadura kalitatea eta fidagarritasuna?

A: Maiztasun handiko erresistentzia soldadura erabiltzen dugu eta prozesu-parametro guztiak zorrotz kontrolatzen ditugu, oinarrizko materialaren % 90 baino gehiagoko soldadura-indarra lortuz. Amaitutako produktu guztiek % 100eko proba hidrostatikoa egiten dute, baita korronte zurrunbiloa eta ultrasoinuen proba ez-suntsitzaileak ere, eta gainditzen dituztenak bakarrik bidaltzen dira.

Q3: Zeintzuk dira gure produktuen entrega-epe estandarrak eta pertsonalizazio-zerbitzuak?

A: 6 metro eta 12 metroko zehaztapen estandaretarako, entrega-epea 7 eta 10 egunekoa da. 1 eta 18 metroko luzera pertsonalizatuak eskuragarri daude eskaeran. Beroko galvanizazioa, korrosioaren babeserako estaldura epoxikoa eta hodien amaierako prozesatzeko zerbitzuak ere eskaintzen ditugu, hala nola alaka, harizketak eta bridak egitea. Proba eskaera txikiak eta eskaera handiak onartzen ditugu.
