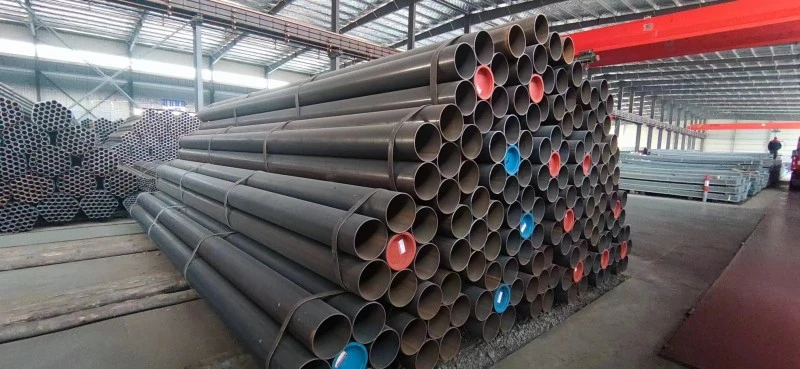

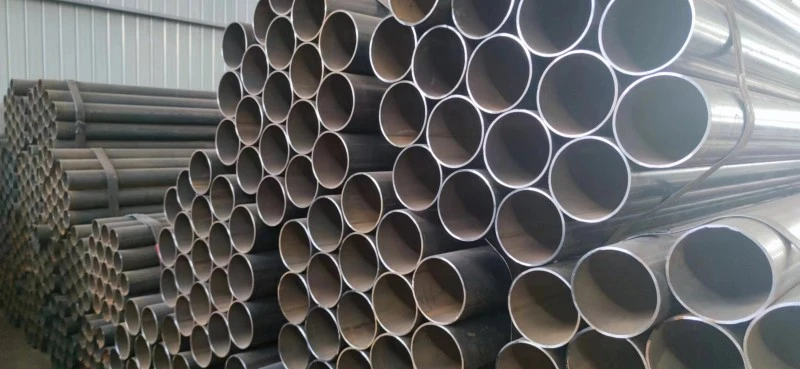

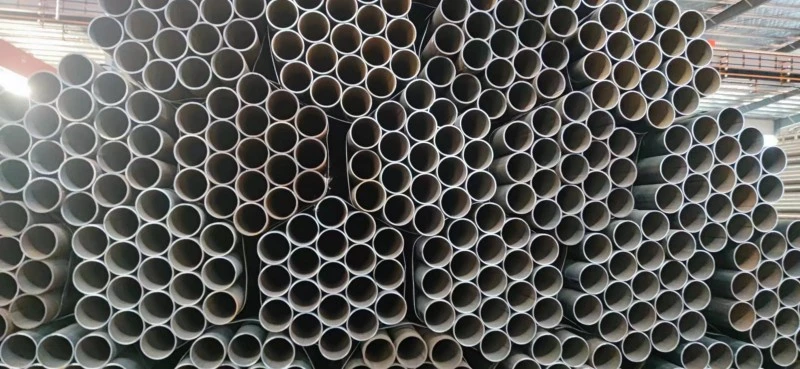

Horma lodi luzerako soldatutako altzairuzko hodia

Zhongtian Horma Lodiaren Luzera Soldatutako Altzairuzko Hodia funtsezko arloetan erabiltzen da, hala nola, ingeniaritza kimikoa eta itsas ingeniaritza. EEAT 2.0 estandarra zorrotz betetzen dugu, produktuen kalitate heldua, proiektuen esperientzia frogatua eta zerbitzu tekniko integralak aprobetxatuz, bezero globalei kanalizazio irtenbide fidagarriak eskaintzeko.

Oinarrizko definizioak eta zehaztapenak

1. Produktuaren definizioa

- Horma lodiko hodiak: Horma-lodiera ≥ 8 mm

- Balio erantsi handiko horma lodi handiko hodiak: Horma-lodiera ≥ 25 mm

- Diametro tartea: kanpoko diametroa 219–2500 mm (zehaztapen nagusiak 610–1420 mm)

- Hormaren lodiera tartea: 6–60 mm

- Luzera bakarra estandarra: 12 metro, pertsonalizagarria 18 metrotik gorako hodi ultraluzeak

2. Erabiltzen diren materialak

- Karbono altzairua: Q235B, Q355B/C/D/E, egitura orokorretarako eta ohiko lan baldintzetarako egokia.

- Hodibide altzairua: L245–L555, API 5L X42–X80, batez ere presio handiko petrolioa eta gasa garraiatzeko.

- Altzairu aleatua: 16Mn, ASTM A106 Gr.B, tenperatura altuko eta presio handiko funtzionamendu-inguruneetarako egokia.

3. Arauak

- Etxeko estandarrak: GB/T 9711, GB/T 3091, SY/T 5037

- Nazioarteko Arauak: API 5L, ASTM A53, EN 10217

Alde biko urpeko arkuko soldadura (LSAW): Diametro handiko horma lodietako hodien prozesu nagusia

1. Lehengaien hautaketa: akatsak hautematea gainditu duten lodi ertaineko altzairuzko plakak erabiltzen dira, 6-60 mm-ko lodiera duten plakak.

2. Altzairuzko plaka ertz fresatzea: soldadura alakak plaken ertzetan mekanizatzen dira soldadura sartzea eta soldadura kalitatea bermatzeko.

3. Ertza aurrez tolestuta: altzairuzko plakaren bi aldeak aurrez tolestuta daude eratu ondoren pitzadurak saihesteko.

4. Konformazio prozesua (Hiru metodo nagusi)

- JCOE Konformazioa: J-motako, C-motako eta O-motako pausoz pauso estanpazioa sekuentzialki osatzen da, 406-1626 mm-ko diametroak eta horma-lodiera 6-40 mm-ko hodietarako egokiak, kostu-eraginkortasun handia eta kalitate egonkorra eskainiz.

- UOE Konformazioa: Lehenik, U formako estanpazioa, gero O formako jostura batzea, eta azkenik, diametroaren hedapen mekanikoa. Honek dimentsio-biribiltasun eta zehaztasun optimoa lortzen du, eta oso erabilia da funtsezko proiektuetan, hala nola, goi-tentsioko enbor lineak, ibaien gurutzaketak eta itsaso sakoneko operazioetan. Zehaztapen adierazgarria: X80 altzairu kalifikazioa, kanpoko diametroa 1422 mm × hormaren lodiera 32,1 mm.

- RBE Roll Forming: Erroilu konformazio jarraitua diametro txikiko eta ertaineko hodietarako egokia da, produktu estandarrak zein horma lodiak barne hartzen dituena, ekoizpen eraginkortasun bikaina eskainiz.

5. Soldadura Eragiketa: Hari anitzeko alde biko urpeko arkuko soldadura (normalean lau harietako soldadura) erabiltzen da. Soldadura-korrontea 800-1200A da, tentsioa 28-36V-koa eta soldadura-abiadura 0,8-1,2 m/min-koa da. Soldadura guztiek % 100 ultrasoinu (UT) + erradiografia (RT) akatsen detekzioa jasaten dute, pitzadurak eta fusio osatugabea bezalako akatsak ezabatzeko.

6. Post-tratamendua

- Bero-tratamendua: normalizazio- eta tenplatze-tratamenduek hodiaren hondar-esfortzua ezabatzen dute eta gogortasun orokorra hobetzen dute.

- Akabera: Zuzentzea, ebakitzea, txaflatzea eta dimentsio osoko egiaztapena.

- Saiakuntza hidrostatikoa: presio proba estandarra (10 MPa, 30 minutu) ihesik ez dela ziurtatzeko.

- Korrosioaren babesa: 3PE korrosioaren aurkakoa, epoxi hauts estaldura, beroan galbanizazioa, etab., ingurune lurperatu eta korrosiboetarako egokia.

Maiztasun Handiko Erresistentzia Soldadura (ERW): Produkzio Prozesu Lagungarria

Prozesu hau, batez ere, diametro txiki eta ertaineko hodiak ekoizteko erabiltzen da, 20-610 mm-ko diametroetan eta 1,2-12,7 mm-ko horma-lodieretan aplikagarriak. Produkzio-eraginkortasun handia, kostu kontrolagarriak, soldadura etengabeak eta uniformeak, akats gutxiago eta zigilatzeko errendimendu bikaina eskaintzen ditu.

Oinarrizko Errendimenduaren Abantailak

1.High Indar eta Presio Handiko Erresistentzia

Horma lodiko luzerako soldatutako altzairuzko hodiak, horma lodiko egituran eta kalitate handiko lehengaietan oinarrituz, 235 MPa baino gutxiagoko erresistentzia du, X80 altzairu kalifikazioa 555 MPa-ra iristen delarik. 10-30 MPa-ko presio-tartea du, inpaktu eta deformazio-erresistentzia bikaina erakusten duena, presio handiko eta pisu handiko aplikazioen eskakizunak betetzen dituena.

2.Soldaren Kalitate egonkorra eta fidagarria

Alde biko urpeko arku bidezko soldadurak sartze sakona lortzen du, soldadura koefizientea 1,0era iristen delarik; maiztasun handiko erresistentzia soldatzeak zigilatze bikaina eskaintzen du. Bi prozesuak egokiak dira euskarri sukoiak eta lehergarriak garraiatzeko.

3.Dimentsio handiko zehaztasuna

Kanpo-diametroaren desbideratzea ≤ ±% 1 hodiaren diametroa, horma-lodieraren desbideratzea ≤ ± ± 12,5% hormaren lodieraren, eliptikotasuna ≤ 0,5% hodiaren diametroa. Bere biribiltasuna eta zuzentasun-errendimendua espiral soldatutako hodiak baino hobeak dira, eta, ondorioz, egokitzapen handiagoa du lekuan instalatzeko.

4.Significant Kostu Abantaila Orokorra

≥325 mm-ko diametroa duten zehaztapen handiko produktuetarako, ekoizpen-eraginkortasuna altzairurik gabeko altzairuzko hodiak baino askoz ere handiagoa da, kostu orokorrak %30-%50 murriztuz. Espiral soldatutako hodiekin alderatuta, indar axial handiagoa, soldadura laburragoak eta akats arrisku txikiagoa ditu, distantzia luzeko transmisio-lineetarako hobetsitako aukera bihurtuz.

5.Funtzionamendu-baldintzen sorta zabala

-40 ℃ eta 450 ℃ bitarteko inguruneak jasan ditzake, nekea eta korrosioarekiko erresistentzia bikaina duen bitartean, eta hainbat ingurune gogoretarako egokia da, hala nola itsaso sakona, permafrost eta korrosio kimikoa.

Aplikazio-eremu nagusiak

1. Petrolioaren eta Gasaren Garraioa: Petrolio eta gas naturalaren presio handiko enbor hodiak, presio handiko hiriko gasbideen sareak (X70 eta X80 altzairu kalifikazioen erabilera nagusia)

2. Energia elektrikoa: zentral elektrikoa zirkulatzen duten ur-hodiak, desulfurazio-hodiak, ikatza garraiatzeko hodiak, potentzia termikoko galdararen goiburuak, zentral hidroelektriko presio-altzairu-hodiak.

3. Fintze kimikoa: Tenperatura altuko eta presio handiko prozesuko hodiak, ertain sukoiak eta lehergarriak garraiatzeko hodiak, ur zikinen tratamendurako hodiak

4. Eraikuntza altzairuzko egiturak: zubi-karga eusten duten pila-zutabeen hodiak, eraikuntza-zutabe handiak, pila-zimenduen altzairuzko karkasak, ezkutu-tunelen karkasak

5. Itsas Ingeniaritza: Itsasoko plataformako jakak, itsaspeko hodiak, portu eta moila-piloen oinarriak

6. Udal Ingeniaritza: Presio handiko berogailu-sareak, eskala handiko ur-hornidura eta drainatze eta ura desbideratzeko proiektuak, hodi-galeriaren egitura-hoditeria integratuak.

Benetako kasua: Yangtze River Shield Tunneling Proiektua

Zhongtianek X80 kalifikazioa, Φ1422 × 32,1 mm-ko UOE prozesuan alde biko urpeko arkua soldatutako Horma Lodiaren Luzera Soldatutako Altzairuzko Hodia Mendebaldeko-Ekialdeko Gas Pipeline funtsezko proiekturako - Yangtze River Shield Tunneling Project-erako. Eremu geologiko konplexu batean kokatuta, proiektu honek presio handiko erresistentzia eta pieza bakarreko luzera 18 metrorainoko hodiak behar zituen (horma ultraluzea eta lodiaren zehaztapena). Produktu guztiei ultrasoinu, erradiografia eta proba hidrostatikoen multzo osoa egin zitzaien, soldadura akatsak detektatzeko % 99,8ko gainditze-tasa batekin. Proiektu honek guztiz egiaztatu zuen Zhongtian Pipes-en egonkortasuna eta fidagarritasuna distantzia luzeko, presio handiko eta ibaien zeharkako proiektu handietan.

Kalitate Kontrola eta Proba Arauak

1. Saiakuntza ez-suntsitzaileak: soldaten % 100ak ultrasoinu + proba erradiografikoak jasan ditu, 2 mm-ko diametro baliokidea duten akatsak detektatzeko gai, pitzadurak, fusio eza eta beste arazo batzuk zorrotz kontrolatuz.

2. Propietate mekanikoko probak: Tenperatura baxuko inpaktua (-20 ℃ inpaktu energia ≥34 Joules), tolestura eta berdintze probak lotez lote egin ziren.

3. Dimentsio-ikuskapena: Kanpo-diametroa, hormaren lodiera, obalitatea, zuzentasuna eta alaka-dimentsioak aztertu ziren hodi bakoitzeko.

4. Proba hidrostatikoak: Presioko probak industriako estandarren arabera egin ziren; hodiak kalifikatutzat jotzen ziren ihesik edo deformazio plastikorik ez bazegoen.

Ohiko galderak

1.G.: Nola bereizi horma lodiaren luzerako soldadura altzairuzko hodia eta horma meheko jostura zuzena soldatutako hodia?

A: Industriak horma-lodiera erabiltzen du oinarrizko sailkapen-irizpide gisa: horma-lodiera ≥ 8 mm-ko hodiak horma lodiko soldatutako hodiak dira, eta ≥ 25 mm-ko horiek hormaz kanpoko hodi soldatuak dira, gehienbat presio handiko eta karga astuneko baldintzetan erabiltzen direnak; Horma-lodiera < 8 mm-ko hodiak horma meheko soldatutako hodiak dira, orokorrean presio baxuko fluidoen garraiorako eta ohiko egiturazko eraikuntzarako erabiltzen direnak, indar eta presio erresistentzia nahiko txikiagoa dutenak.

2.G.: Zergatik nahiago da jostura zuzena urpeko arku soldatutako tutua espiral soldatutako hodiaren gainetik tentsio handiko enbor-lerroen proiektuetarako?

A: Jostura zuzena arku murgildutako tutuak soldadura laburra du, eta ondorioz, indar axial handiagoa eta biribiltasun egonkorragoa eta kalitate orokorra lortzen du; espiral soldatutako hodiak soldadura luzeagoa du, akatsak izateko probabilitatea handiagoa dakar, eta presio ertaineko eta baxuko baldintzetarako eta egiturazko proiektu arruntetarako soilik egokia da. Hori dela eta, jostura zuzena urpeko arku soldatutako tutua hobesten da tentsio handiko distantzia luzeko enbor-lineetarako.

3.G.: Zer gaitasun autoritario ditu Zhongtian Horma Lodiaren Luzerako Soldatutako Altzairuzko Hodiak?

A: Gure produktuek zorrozki atxikitzen dituzte etxeko eta nazioarteko estandar nagusiei, hala nola API 5L, GB/T 9711 eta ASTM A53, eta CE eta ISO bezalako ziurtagiri garrantzitsuak dituzte. Txinako hornitzaile eta fabrikatzaile legitimo gisa, gure produkzio instalazioek EEAT 2.0 kalitatea kudeatzeko sistema guztiz ezartzen dute, eta gure produktuek kualifikazio osoa dute, nazioarteko ingeniaritza proiektu ezberdinetako sarbide-eskakizunak betez.
