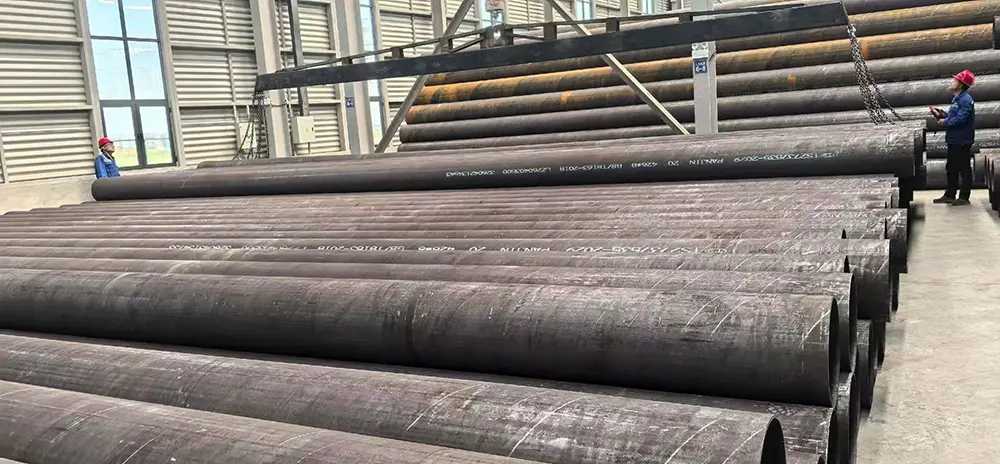

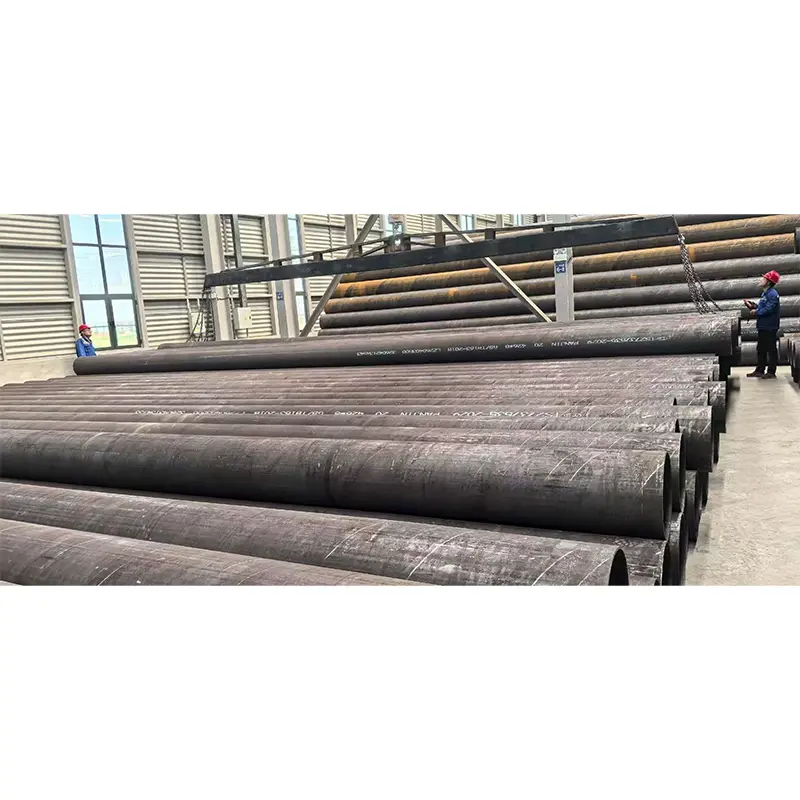

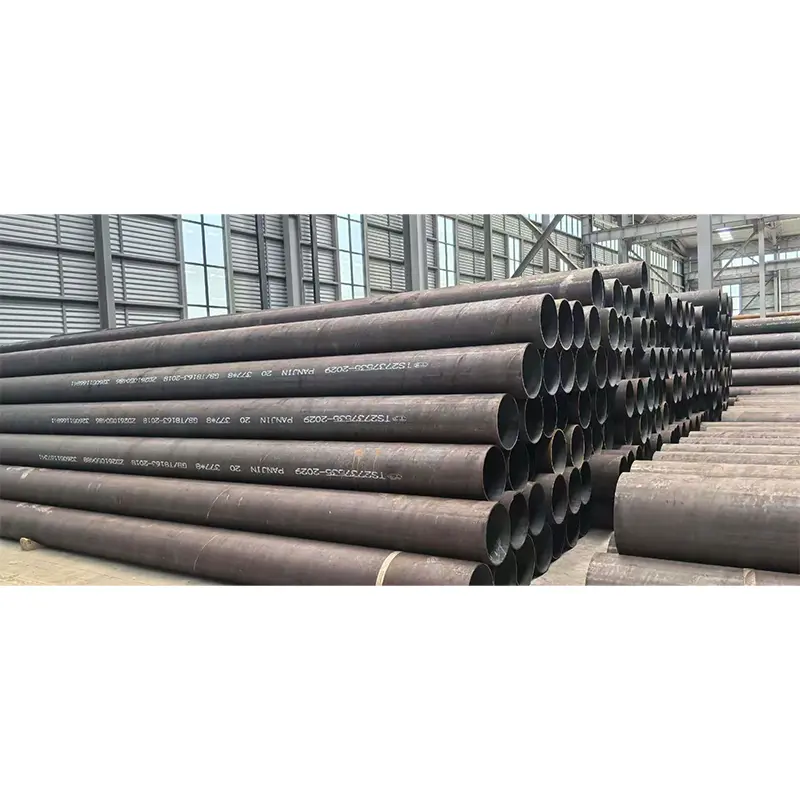

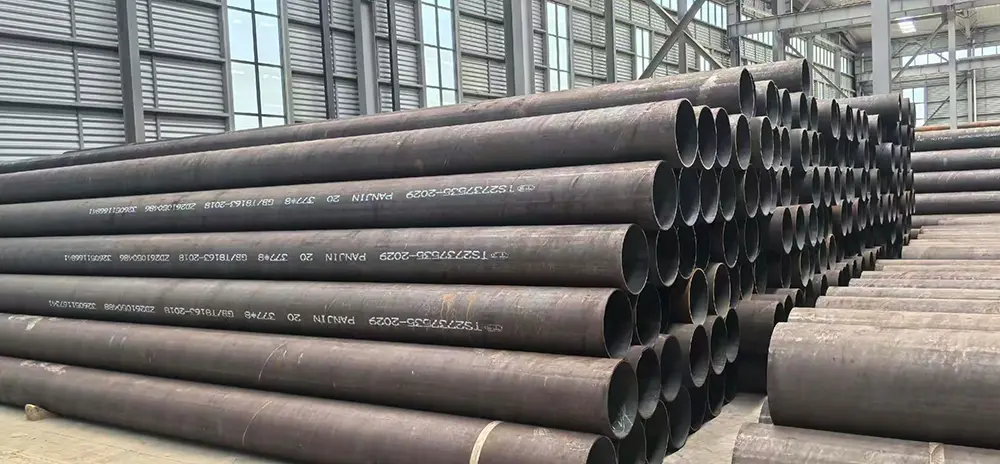

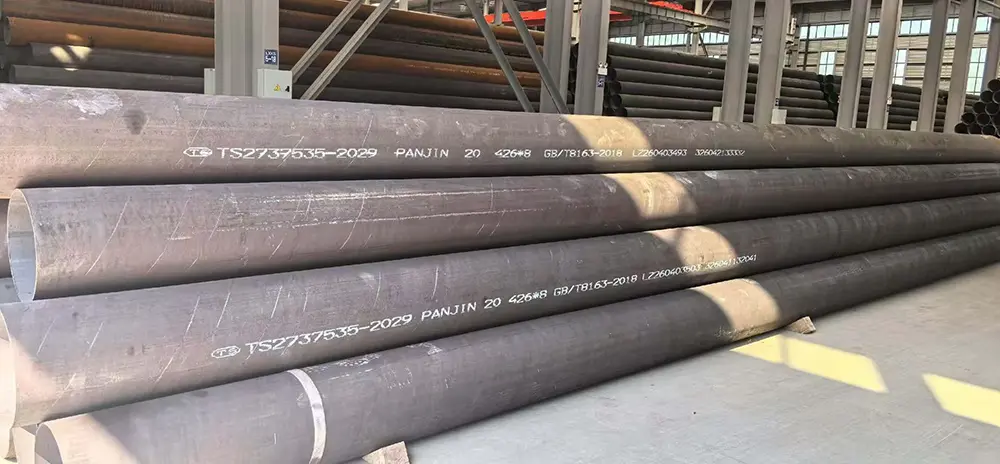

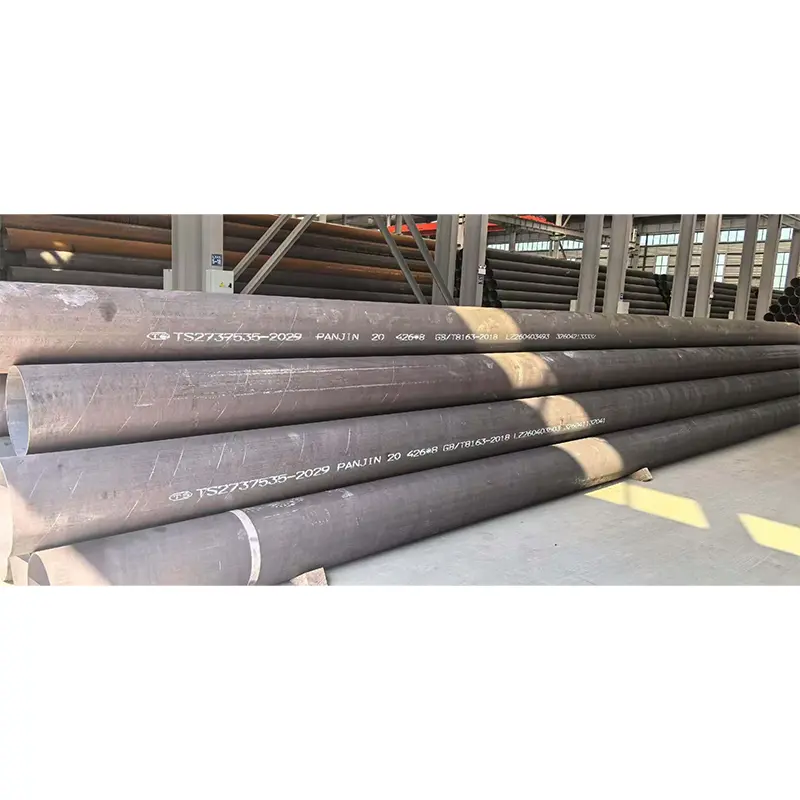

Diametro handiko beroan ijetzitako altzairurik gabeko altzairuzko hodia

Erresistentzia handia, zehaztapen sorta zabala, errendimendu egonkorra eta kostu-eraginkortasuna barne, ZHONGTIAN Diametro Handiko beroan ijetzitako altzairurik gabeko tutua oso erabilia da industria-fluidoen garraioan, energia-sistemetan, ekipamendu mekanikoan, kanalizazio termikoetan, eraikuntza-egituretan eta ingeniaritza astuneko proiektuetan. Hodiaren gainazalak tenperatura altuko ijezketan sortutako oxido-eskala mantentzen du fabrikan aplikatutako galbanizazio edo estaldura tratamendurik gabe, bezeroek gainazal babesteko metodo egokiak aukera ditzakete aplikazio-ingurune desberdinen arabera.

Produktuaren definizioa

1. Definizioa eta produktuaren ezaugarriak

Diametro handiko beroan ijetzitako altzairurik gabeko altzairuzko hodiak altzairuzko totxo borobil solidoak tenperatura altura berotuz sortzen da, maskor hutsetan zulatuz eta amaitu gabeko hodietan etengabe jaurtiz. Beroan ijezketa-prozesuan, altzairuak deformazio plastiko kontrolatua jasaten du, barne-egitura trinkoa sortuz, sendotasun, gogortasun eta dimentsio-egonkortasun orekatuak dituena.

Soldatutako altzairuzko tutuekin alderatuta, Diametro Handiko beroan ijetzitako altzairurik gabeko altzairuzko hodiak soldadura-jodurak ezabatzen ditu eta soldadura-junturak eragindako puntu ahulak saihesten ditu. Egitura honek barne-presioari, kanpoko kargari, bibrazioei eta inpaktuari erresistentzia hobea ematen dio, eta epe luzerako fidagarritasuna eta funtzionamendu egonkorra behar duten industria-sistemetarako egokia da.

2. Azaleren egoera eta materialaren ezaugarriak

Beroan ijetzitako josturarik gabeko altzairuzko hodien gainazala normalean beltza edo gris iluna agertzen da tenperatura altuko ijezketan sortzen den oxido eskala naturalagatik. Gainazal beltz hori produkzio-ezaugarri normala da eta ez du herdoila edo kalitate-arazorik adierazten.

Produktua galbanizatu, margotu edo fabrikako beste korrosioaren aurkako tratamendurik gabe hornitzen denez, bezeroek gainazaleko babeserako irtenbide desberdinak hauta ditzakete proiektuaren eskakizunen arabera, pintura, epoxi estaldura, olio estaldura, galbanizazioa edo korrosioaren aurkako beste metodo pertsonalizatu batzuk barne.

Fabrikazio-prozesua

1. Lehengaiak prestatzea eta berotzea

Ekoizpena karbono altzairuzko edo aleaziozko altzairuzko materialez egindako kalitate handiko altzairu biribildun totxoekin hasten da. Konposizio kimikoaren ikuskapena eta gainazaleko kalitatea egiaztatu ondoren, totxoak labe batean berotzen dira 1100-1250 ℃ gutxi gorabehera, zulatzeko eta ijezteko plastikotasun egokia lortzeko.

2. Hot Piercing eta Rolling Forming

Berotutako totxoa zulatze-prozesu birakari baten bidez zulatzen da, hodi hutsezko oskol bat sortzeko. Oskola beroan ijezketa-etapa askotan sartzen da non kanpoko diametroa, hormaren lodiera eta forma pixkanaka kontrolatzen diren. Etengabeko konformazio prozesu honek soldadurarik gabeko tutu-egitura bat sortzen du.

3. Dimentsionatzea, zuzentzea eta kalitatea ikuskatzea

Beroan ijezketa ondoren, hodiak dimentsionatzea, zuzentzea, ebakitzea, ultrasoinu-probak, dimentsio-ikuskapena eta azken kalitatea egiaztatzea jasaten ditu. Bezeroen eskakizunen arabera, tratamendu termiko osagarria, presio-probak eta pertsonalizatutako prozesamenduak eman daitezke lan baldintza desberdinetan errendimendu egonkorra bermatzeko.

Parametro Teknikoak

1. Materialen kalifikazioak

Beroan ijetzitako altzairurik gabeko hodiak 20# karbono-altzairua erabiliz fabrikatzen dira industria-aplikazio orokorretarako, Q235B egitura-aplikazio estandaretarako, Q345B/16Mn indar handiagoa eta karga astunerako baldintzetarako, 20G galdara eta sistema termikoetarako eta aleazio-altzairu kalifikazioak presio handiko edo tenperatura altuko ingurune berezietarako.

2. Diametroa eta hormaren lodiera tartea

Kanpoko diametroaren barruti estandarra, oro har, 10 mm-630 mm-koa da, diametro handiko tamaina pertsonalizatuak eskuragarri daude proiektuaren eskakizunen arabera. Horma-lodiera tartea 2,0 mm-60 mm ingurukoa da, horma mehea, horma ertaina, horma lodia eta egitura-aplikazio astunak estaltzen dituena.

3. Luzera eta Fabrikazio Arauak

Luzera estandarrak 6 m eta 12 m dira, eta 3 m eta 18 m bitarteko luzera pertsonalizatuak horni daitezke garraio eta instalazio eskakizunen arabera. Estandar arruntak honako hauek dira: GB/T 8163 fluidoen garraiorako, GB/T 3087 presio baxuko eta ertaineko galdara-sistemetarako, GB/T 6479 presio handiko kanalizazio kimikoetarako eta API 5L hodi industrialetarako aplikazioetarako.

4. Presio-gaitasuna eta pisuaren kalkulua

Lan-presioaren gaitasuna, oro har, 1.0MPa eta 40MPa bitartekoa da materialaren kalifikazioaren, diametroaren, hormaren lodieraren eta zerbitzu-baldintzen arabera. Pisu teorikoa formula hau erabiliz kalkula daiteke:

Pisua (kg/m) = (Kanpo Diametroa − Hormaren Lodiera) × Hormaren Lodiera × 0,02466

Oinarrizko Abantailak

1. Egiturarik gabeko egitura eta segurtasun errendimendu handia

Diametro handiko beroan ijetzitako josturarik gabeko altzairuzko hodiak ijezketa prozesu integratuaren bidez fabrikatzen dira, soldadurarik gabe. Joturarik gabeko egiturak estresaren banaketa uniformea, presioarekiko erresistentzia bikaina eta fidagarritasun hobetua eskaintzen ditu soldatutako hodien aldean, batez ere etengabeko funtzionamendua eta karga mekanikoak dituzten aplikazioetan.

2. Indar mekaniko sendoa eta karga erresistentzia

Beroan ijezketa-prozesuak materialaren dentsitatea hobetzen du eta barne egitura egonkorra sortzen du. Hodiak konpresioari, tolesturari, inpaktuari eta kanpoko presioari erresistentzia bikaina ematen dio, ekipamendu astunetarako, euskarri estrukturaletarako eta hodi industrialetarako sistemetarako egokia da.

3. Aplikazio sorta zabala eta zehaztapenen malgutasuna

Beroan ijetzitako altzairurik gabeko hodiak diametro eta horma-lodiera ugari estaltzen ditu, fluidoen garraio arruntetik presio handiko industria-sistemetara eta ingeniaritza-egituretaraino.

4. Prozesatzeko gaitasun bikaina

Hodia ebaketa, soldadura, harizketa, tolestura, mekanizazioa eta brida konexioaren bidez prozesatu daiteke proiektuaren eskakizunen arabera. Malgutasun honek ekipamenduen fabrikaziorako, kanalizaziorako instalazioetarako eta pertsonalizatutako ingeniaritza aplikazioetarako egokia egiten du.

5. Kostu-eraginkorra Ingeniaritza Irtenbidea

Hotz marraztutako doitasunik gabeko hodiekin alderatuta, beroan ijetzitako josturarik gabeko hodiek produkzio eraginkortasun handiagoa eta fabrikazio kostu txikiagoak eskaintzen dituzte, errendimendu mekaniko bikaina mantentzen duten bitartean. Horrek aukera ekonomikoa bihurtzen du kalitate fidagarria eta prezio lehiakorrak behar dituzten eskala handiko industria-proiektuetarako.

Aplikazio nagusiak

1. Industria Fluidoen Garraioa

Beroan ijetzitako altzairurik gabeko hoditeria oso erabilia da industria-uraren zirkulaziorako, aire konprimituko sistemetarako, petrolio- eta gas-garraiorako, prozesu kimikoko hodietarako, sistema hidraulikoetarako eta ekipamenduetarako konexiorako hodietarako, bere presio-errendimendu egonkorra eta egiturazko fidagarritasun handia duelako.

2. Energia eta Ingeniaritza Termikoa

Produktua galdara-sistemetan, bero-trukerako ekipoetan, kanalizazio termikoetan, zentral elektrikoko sistema osagarrietan eta energia-azpiegituretan aplikatzen da, non hodiek tenperatura-aldaketak, presio-gorabeherak eta epe luzeko funtzionamendua jasan behar duten.

3. Ekipamendu Mekanikoen Fabrikazioa

Beroan ijetzitako altzairurik gabeko hodiak zilindro hidraulikoen upeletarako, makineria-markoetarako, ekipo euskarrietarako, ardatzetarako, mahuketarako eta indar handia, gogortasun ona eta mekanizazio erosoa behar duten beste osagai mekanikoetarako erabiltzen da.

4. Eraikuntza eta Ingeniaritza Astuna

Hodia euskarri estrukturaletan, zubi-osagaietan, pilen karkasetan, meatzaritzako euskarri-egituretan eta eraikuntza-proiektu astunetan aplikatzen da, non karga-gaitasun handia eta epe luzerako egonkortasuna behar diren.

5. Nazioarteko Proiektuen Esperientzia

Brasilen, beroan ijetzitako altzairurik gabeko hodiak meatzaritza- eta energia-azpiegitura-proiektuetan aplikatu dira garraio-sistem industrialetarako, ekipo-konexioetarako eta zerbitzu astuneko hodietarako. Proiektu hauek talka-erresistentzia handiko altzairuzko hodiak behar dituzte, propietate mekaniko egonkorrak eta etengabeko funtzionamendu-baldintzetan errendimendu fidagarria. Soldatutako tutuekin alderatuta, josturarik gabeko egiturek soldadura-jodura-akatsek eragindako arriskuak murrizten laguntzen dute eta fidagarritasun hobea eskaintzen dute industria-ingurune zorrotzetan.

Ekialde Hurbilean, Diametro Handiko beroan ijetzitako altzairurik gabeko altzairu hodiak oso erabiliak dira petrolio-instalazioetan, zentral elektrikoetan eta industria-proiektuetan presio-hoditegietarako eta ekipoen konexioetarako, non indarra, iraunkortasuna eta hornidura-gaitasun egonkorra ezinbestekoak diren.

Produktuen Konparaketa

1. Beroan ijetzitako altzairurik gabeko tutua vs soldatutako altzairuzko hodia

Beroan ijetzitako altzairurik gabeko hodiak soldadurarik gabe fabrikatzen dira, eta egitura-uniformitate hobea, presioarekiko erresistentzia eta fidagarritasun hobea eskaintzen du aplikazio zorrotzetarako. Soldatutako altzairuzko hodiek abantailak dituzte produkzio-eraginkortasunean eta kostuan, baina soldadura-eremuetan puntu ahulak izan ditzakete presio, bibrazio edo epe luzeko tentsio-baldintzetan erabiltzen direnean.

2. Hot ijetzitako altzairurik gabeko altzairuzko hodia vs hotzean marraztutako altzairurik gabeko altzairuzko hodia

Beroan ijetzitako altzairurik gabeko hodiak tamaina zabalagoak, ekoizpen eraginkortasun handiagoa eta kostuen errendimendu hobea eskatzen duten eskala handiko ingeniaritza aplikazioetarako diseinatuta dago. Cold Drawn Joturarik gabeko altzairuzko hodiak dimentsioko zehaztasun handiagoa eta gainazaleko kalitate leunagoa eskaintzen du, doitasun-makineria, osagai hidrauliko eta tresneria sistemetarako egokiagoa bihurtuz.

3. Beroan ijetzitako altzairurik gabeko altzairuzko hodia vs galbanizatu gabeko altzairuzko hodia

Beroan ijetzitako altzairurik gabeko hodiak fabrikako korrosioaren babesik gabe hornitzen dira, hasierako kostu txikiagoa eta gainazaleko tratamendu pertsonalizaturako malgutasun handiagoa eskaintzen du. Galvanizatu gabeko altzairuzko hodiak zinkaren babes-geruza bat dauka eta epe luzerako korrosioarekiko erresistentzia behar den kanpoko, heze, lurperatu eta korrosiboetarako egokia da.

Hautaketa Gida

1. Material hautaketa aplikazioaren arabera

Industria fluidoen garraio orokorrerako, 20 # karbono altzairua hautatzen da normalean. Karga astunetarako, tenperatura baxuko inguruneetarako edo indar handiagoko eskakizunetarako, Q345B edo 16Mn hobesten da. Galdara-sistemetarako eta tenperatura altuko aplikazioetarako, 20G edo aleazio altzairu egokia aukeratu behar da.

2. Hormaren lodiera lan-baldintzen arabera hautatzea

Horma meheko hodiak karga arineko eta garraio orokorreko aplikazioetarako egokiak dira, eta horma lodiko hodiak presio handiko sistemetarako, egitura-euskarrietarako eta kanpoko kargak edo inpaktu-baldintzak dituzten aplikazioetarako aukeratu behar dira.

3. Zehaztapenak eta Kalitate Dokumentuak berretsi

Erosi aurretik, bezeroek kanpoko diametroa, hormaren lodiera, luzera, materialaren kalifikazioa, fabrikazio estandarra eta ikuskapen baldintzak baieztatu behar dituzte. Ingeniaritza-proiektu garrantzitsuetarako, materialaren ziurtagiriak, ultrasoinu-probaren txostenak eta presio-probaren txostenak eman behar dira.

Ohiko galderak

1. Zer da beroan ijetzitako altzairurik gabeko tutua?

Diametro handiko beroan ijetzitako altzairurik gabeko tutua tenperatura altuko beroketa, zulaketa eta etengabeko ijezketa bidez totxo biribil solidoetatik sortutako altzairu gabeko tutua da. Ez du soldadurarik, propietate mekaniko uniformerik eta indar bikaina, hodi industrialetarako, ekipo mekanikoetarako eta ingeniaritza astunetarako aplikazioetarako egokia da.

2. Beroan ijetzitako altzairurik gabeko altzairu hodien gainazal beltza herdoila al da?

Ez. Gainazal beltza tenperatura altuko ijezketa-prozesuan sortutako oxido-eskala naturala da. Beroan ijetzitako altzairuaren gainazaleko egoera normala da eta ez du tutuaren indarrari, presio-errendimenduari edo zerbitzu-bizitzari eragiten.

3. Zein da beroan ijetzitako eta hotzean marraztutako altzairurik gabeko altzairuzko hodien arteko aldea?

Hot Rolled Seamless Steel Pipe eskala handiko industria-aplikazioetan oinarritzen da, dimentsio zabalagoak, produkzio-eraginkortasun handiagoa eta kostu-errendimendu hobeak dituztenak. Cold Drawn Joturarik gabeko altzairuzko hodiak zehaztasun handiagoa eta gainazal leunagoak eskaintzen ditu dimentsioko zehaztasun zorrotza behar duten aplikazioetarako.

4. Nola desberdina da beroan ijetzitako altzairurik gabeko altzairuzko hodiak soldatutako hodietatik?

Desberdintasun nagusia fabrikazio-egitura da. Beroan ijetzitako altzairurik gabeko hodiak soldadurarik gabeko gorputz etengabe gisa eratzen da, presio eta tentsio mekanikoaren menpe fidagarritasun handiagoa eskainiz. Soldatutako hodiak ekonomikoagoak dira aplikazio arruntetarako, baina, oro har, ez dira hobesten presio handiko sistema kritikoetarako.
