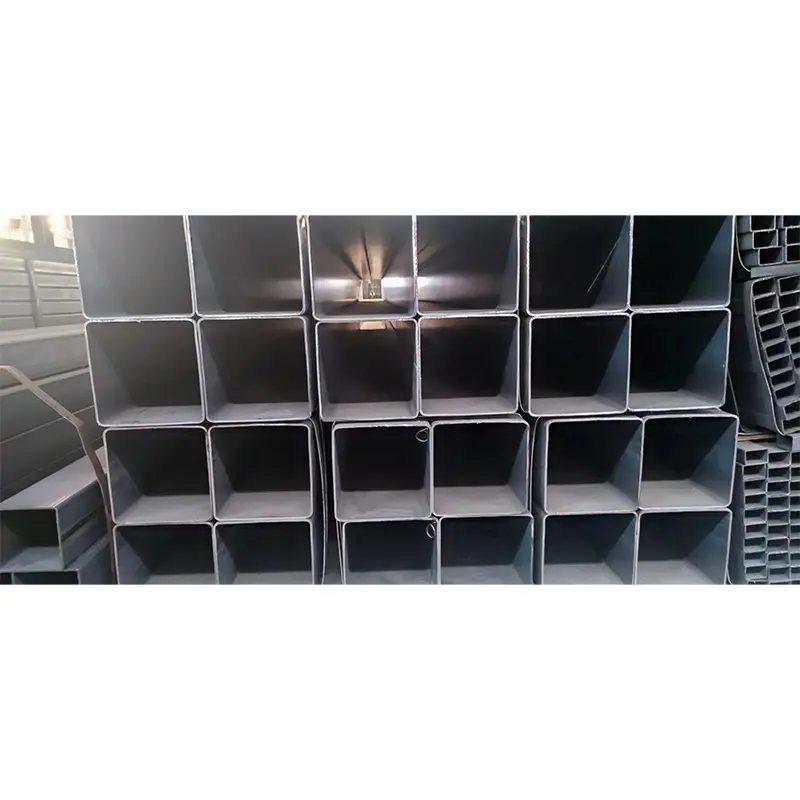

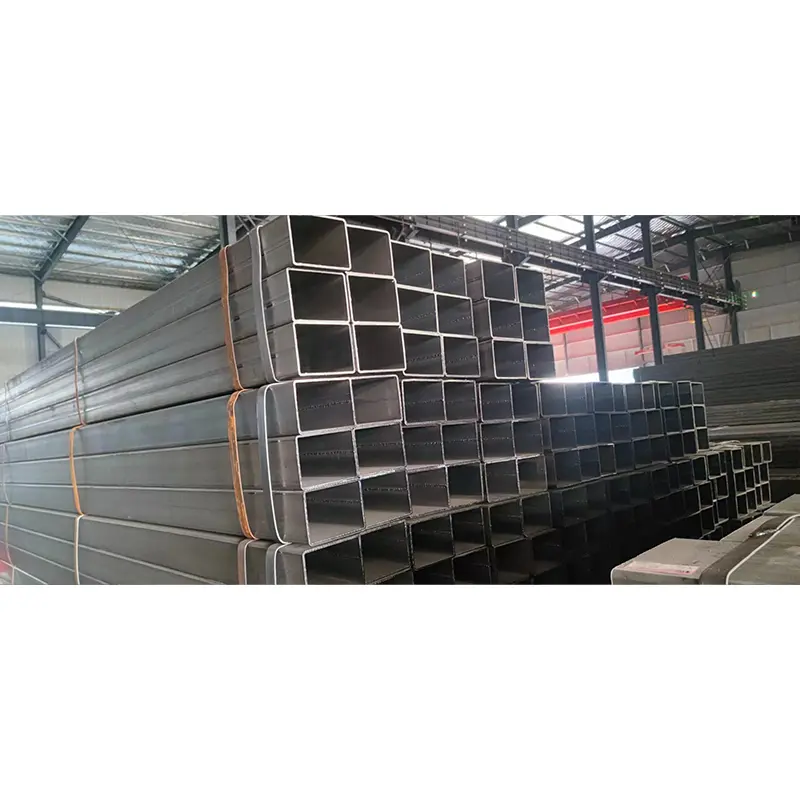

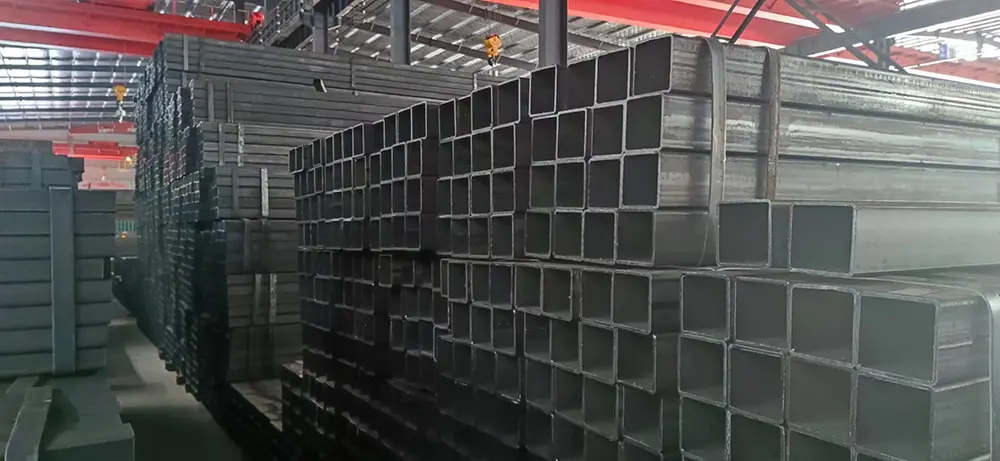

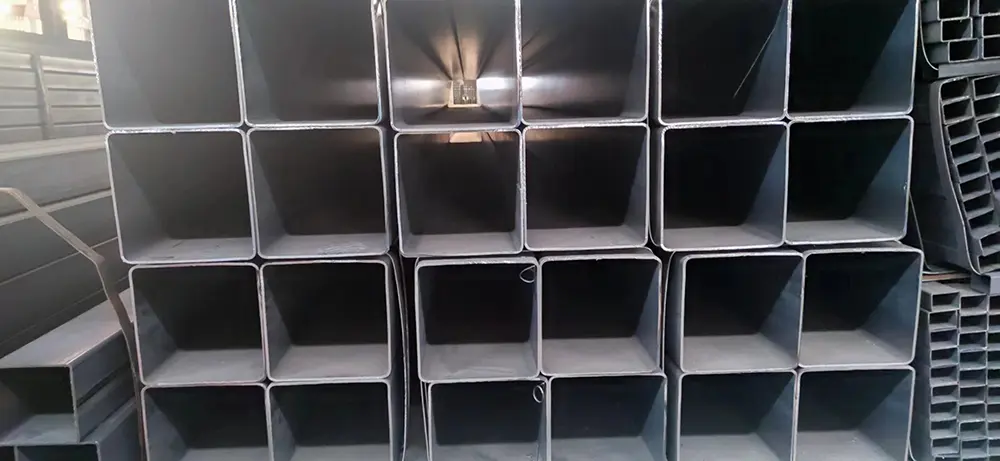

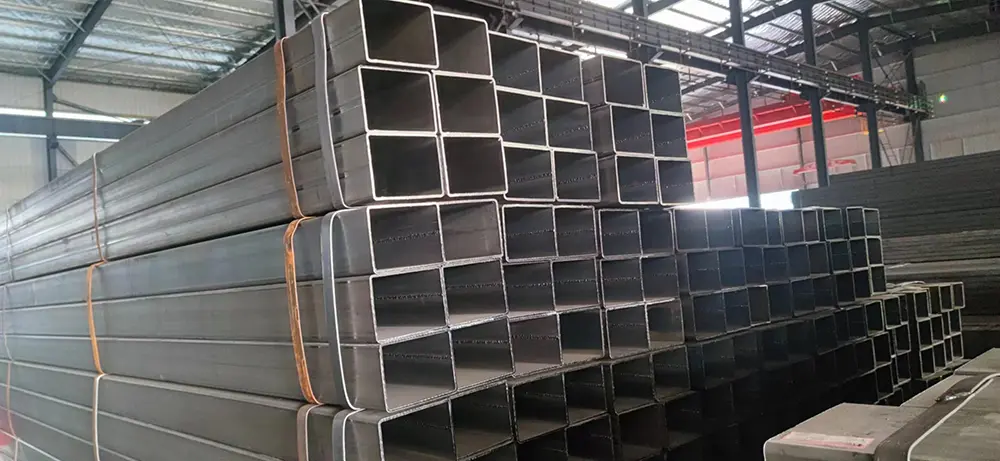

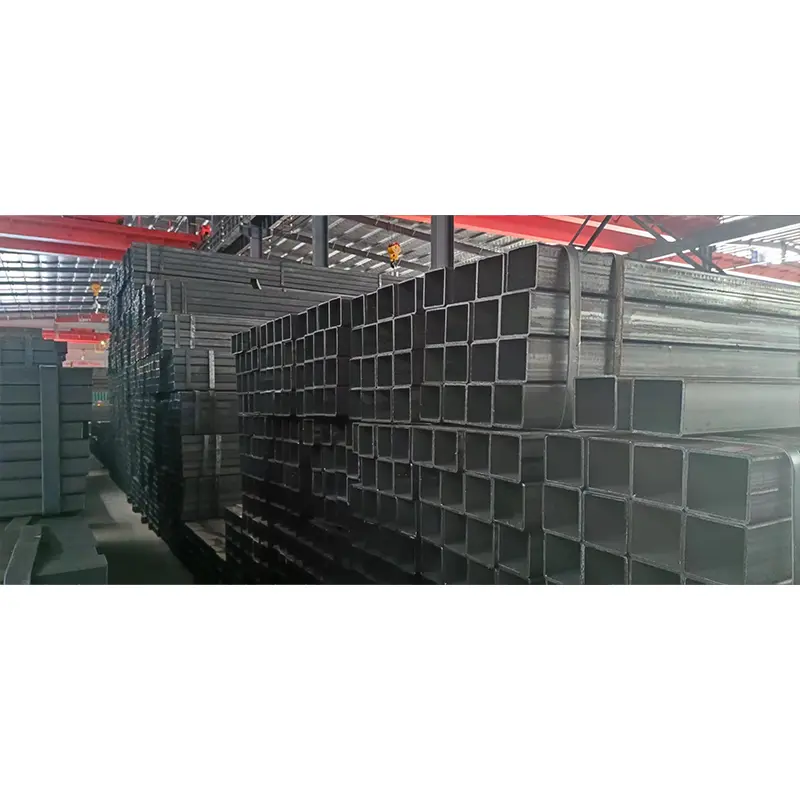

Diametro handiko altzairuzko hodi laukizuzen eta karratu beltza

ZHONGTIAN Diametro Handiko Laukizuzen eta Karratu Altzairuzko Hodi Beltza Egiturazko tutu astunen kategoriari dagokio, 100 mm-ko edo gehiagoko alboko luzera du, eta horma-lodiera horri dagokion lodiera handitu da, zeharkako sekzio handiaren karga-baldintzekin bat etortzeko. Produktu honek diametro txikiko ohiko hodien aplikagarritasunaren hutsunea betetzen du eskala handiko proiektuetan eta alternatiba bikaina da H habe, I habe eta sekzio konposatu soldatuaren ordez.

Produktuaren Ezaugarriak

1. Egiturazko Diseinua

Diametro handiko altzairuzko hodi laukizuzen eta karratu beltzek sekzio hutseko diseinu itxia erabiltzen dute, eta antzeko pisua duten altzairu irekiko profilekin alderatuta, bihurdura-zurruntasun eta tolestura-erresistentzia handiagoak eskaintzen dituzte. Forma karratu eta angeluzuzenak konexioa, soldadura eta muntaia errazten ditu altzairuzko egituraren fabrikazioan.

2. Gainazal beltzaren egoera

Hodiaren gainazalak altzairuaren fabrikazioan sortutako oxido beltzaren eskala mantentzen du. Entregatu aurretik korrosio-estaldurarik aplikatzen ez denez, bezeroek gainazaleko babeserako metodo egokiak hauta ditzakete proiektuaren baldintzen arabera, pintura, granailadura, hauts estaldura edo beroan galvanizazioa barne.

3. Heavy Duty Posizionamendua

Tamaina ertain eta txikiko hodi karratuekin alderatuta, diametro handiko hodi karratuak egonkortasun eta karga-ahalmen handia eskatzen duten aplikazio estrukturaletarako diseinatuta daude batez ere. Zutabeetarako, euskarrirako markoetarako, ekipamendu-oinarrietarako eta azpiegitura-osagaietarako hautatu ohi dira.

Produktuen Sailkapena

1. Urpean Arku Soldatutako Hodi Karratu Handia

Altzairuzko plaka handiak sekzio karratu edo angeluzuzenetan eratzen dira eta urpeko arku bidezko soldadura teknologia erabiliz soldatzen dira. Metodo hau tamaina ultra-handietarako eta horma lodietarako eskakizunetarako egokia da, soldadura-indarra eta fidagarritasun estruktural bikainarekin.

2. Maiztasun Handiko Soldatutako Hodi Karratu Handia

Altzairuzko zerrendak arrabolen bidez eratzen dira etengabe eta maiztasun handiko erresistentzia soldadura erabiliz soldatzen dira. Prozesu honek dimentsio-zehaztasun ona, ekoizpen eraginkorra eta prezio lehiakorrak eskaintzen ditu normalean erabiltzen diren diametro handiko tamainetarako.

3. Joturarik gabeko Hodi Karratu Handia

Joturarik gabeko altzairuzko hodi biribilak sekzio karratu edo angeluzuzenetan prozesatzen dira beroan ijezketa edo hotzeko marrazketa metodoen bidez. Soldadurarik gabe, presio-erresistentzia eta inpaktuaren errendimendu handiagoa eskaintzen dute industria-aplikazio espezializatuetarako.

Zehaztapen Teknikoak

Materialen hautaketa

1. Q235B Egiturazko Altzairua

Q235B diametro handiko hodi laukizuzen eta karratu beltzetarako gehien aukeratzen den materiala da. Soldagarritasun ona, erresistentzia orekatua eta kostu ekonomikoa eskaintzen ditu, eta industria-eraikinetarako, altzairuzko markoetarako eta egitura-aplikazio orokorretarako egokia da.

2. Q355B Erresistentzia handiko altzairua

Q355B-k etekin-indar handiagoa eta egitura-errendimendu hobeak eskaintzen ditu Q235B-rekin alderatuta. Normalean zubi-euskarrietarako, ekipamendu astuneko markoetarako, kanpoko egituretarako eta segurtasun-marjina handiagoak behar dituzten proiektuetarako erabiltzen da.

3. Aleazio Altzairu Berezia

Tenperatura altuko, presio handiko edo aplikazio mekaniko berezietarako, 20#, 16Mn eta 15CrMo bezalako materialak horni daitezke ingeniaritza eskakizunen arabera.

Ingeniaritza Aplikazioak

1.Altzairuzko Eraikuntza Egitura Astunak

Diametro handiko hodi laukizuzen eta karratu beltzak asko erabiltzen dira zutabe nagusi, euskarri-habe, teilatu-egitura eta egitura-osagai gisa industria-plantetan, biltegietan eta eraikin aurrefabrikatuetan. Haien zurruntasun handiak egitura-egonkortasuna mantentzen laguntzen du epe luzeko kargapean.

2.Zubi eta Azpiegitura Proiektuak

Sekzio-tamaina handiak eta karga-ahalmen handiari esker, hodi hauek egokiak dira zubi-euskarri osagarrietarako, autobide-instalazioetarako, hiri-egituretarako eta kanalizazio-korridoreetarako euskarrietarako.

3.Makineria Astunaren Fabrikazioa

Ekipamendu astuneko fabrikazioan, hodi hauek makinen oinarrietarako, eraikuntzako ekipoen markoetarako, portuko makineria-egituretarako eta energia eolikoko euskarrirako osagaietarako erabiltzen dira, non indar handia eta dimentsio-egonkortasuna behar diren.

Nazioarteko aplikazio kasuak

Industri Biltegiaren Hedapen Proiektua - Saudi Arabia (2022)

Saudi Arabiako logistika biltegiaren hedapen proiektu batek Q355B diametro handiko altzairu angeluzuzeneko hodi beltzak hautatu zituen euskarri nagusirako. Proiektuak tenperatura altuak eta teilatuko karga astunak jasateko gai diren altzairu-atalak behar zituen. Hodiak zutabe eta habe estrukturaletan fabrikatu ziren korrosioaren aurkako estaldura jaso aurretik, eraikuntzaren eraginkortasuna hobetuz epe luzerako egitura-egonkortasuna mantenduz.

Zubiaren Euskarri Egitura Proiektua - Turkia (2023)

Turkiako zubi egitura osagarrien proiektu batek diametro handiko hodi karratu beltz soldatuak erabili zituen euskarri gisa. Bezeroak tolestura-erresistentzia handia eta dimentsio-kontrol zehatza behar zituen eremuan soldatzeko. Hautatutako 400 × 400 mm-ko horma-hodiek fabrikazioaren konplexutasuna murriztu zuten altzairuzko profil tradizionalekin alderatuta.

Ekipamendu astuneko plataforma - Australia (2021)

Australiako ingeniaritza-ekipamenduen fabrikatzaile batek Q355B hodi angeluzuzen handiak erabili zituen makineria astuneko plataformetarako. Egitura huts itxiak bibrazio-erresistentzia bikaina eskaintzen zuen eta euskarriaren pisua murrizten lagundu zuen altzairu solidoko atal tradizionalekin alderatuta.

Errendimendu Abantailak

Aplikazioak hautatzeko gida

Produktu egokia aukeratzea

1. Hautatu Lodiera Kargaren arabera

Zutabe astunetarako, makineria-oinarrietarako eta azpiegitura-euskarrietarako, 8 mm-ko edo gehiagoko horma-lodiera gomendatzen da normalean. Horma meheko diametro handiko hodiak ez dira erabili behar karga-egitura handietarako.

2. Lotu materiala ingurunearekin

Q235B egiturazko aplikazio arruntetarako egokia da. Q355B karga astunetarako, tarte handietarako, tenperatura baxuko inguruneetarako edo egiturazko fidagarritasun handiagoa behar duten proiektuetarako hautatu behar da.

3. Korrosioaren babesa planifikatzea

Hodi laukizuzen eta karratu beltzak babes-estaldurarik gabe hornitzen direnez, kanpoko proiektuek gainazaleko tratamendu egokia aplikatu behar dute fabrikatu ondoren, hala nola margotzea edo beroan galvanizatzea.

Ohiko galderak

1. Zer hartzen da diametro handiko altzairuzko hodi laukizuzen eta karratu beltz bat?

Orokorrean, diametro handiko produktu gisa sailkatzen dira alboko 100 mm-ko edo gehiagoko hodi karratu eta angeluzuzenak. 300 mm-tik gorako neurriak sekzio ultra-handitzat hartzen dira askotan.

2. Zein material erabili ohi dira?

Q235B egitura orokorretarako aukera estandarra da soldagarritasun ona eta kostu eraginkortasuna direla eta. Q355B hobetsi da indar handiagoa behar duten egitura astunetarako.

3. Zer horma-lodiera dago eskuragarri?

Horma-lodiera arruntak 4 mm eta 50 mm bitartekoak dira. Egitura-proiektu astunek normalean 8 mm eta 20 mm arteko lodiera hautatzen dute karga-baldintzen arabera.

4. Zein da hodiaren gainazal beltza?

Gainazal beltza altzairuaren ekoizpenean eratutako burdina oxidozko eskala naturala da. Ez da estaldura bat eta ez du epe luzerako korrosioaren babesik eskaintzen.

5. Diametro handiko hodi karratu beltzak kanpoan erabil daitezke?

Bai, baina korrosioaren babes osagarria behar da. Kanpoko aplikazioek normalean gainazala garbitu behar dute eta ondoren margotu, hauts estaldura edo beroan galvanizatu.

6. Zein da hodi karratu beltz handien eta H habeen artean?

Hodi angeluzuzen handiek tortsio-erresistentzia hobea ematen dute beren sekzio itxiagatik, eta H habeak sarritan nahiago izaten dira luzerako tolestura aplikazioetarako.

7. Neurri pertsonalizatuak ekoiz daitezke?

Bai. Fabrikatzaileek neurri pertsonalizatuak, hormaren lodiera, luzerak eta materialen kalifikazioak horni ditzakete ingeniaritza-planen arabera.

8. Zein kalitatezko dokumentu daude eskuragarri?

Hornitzaile kualifikatuek materialaren ziurtagiriak, dimentsioko ikuskapen-txostenak eta soldadura-kalitatearen ikuskapen-erregistroak eman ditzakete proiektuaren eskakizunen arabera.
