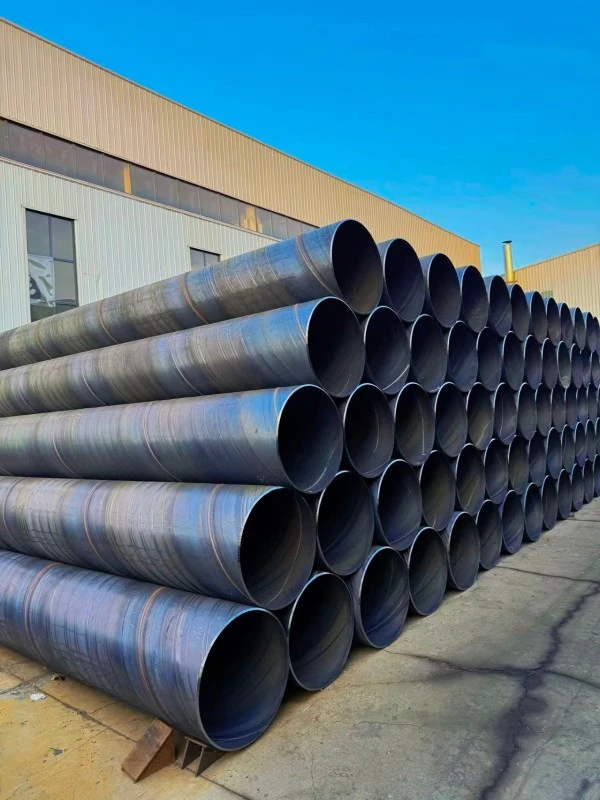

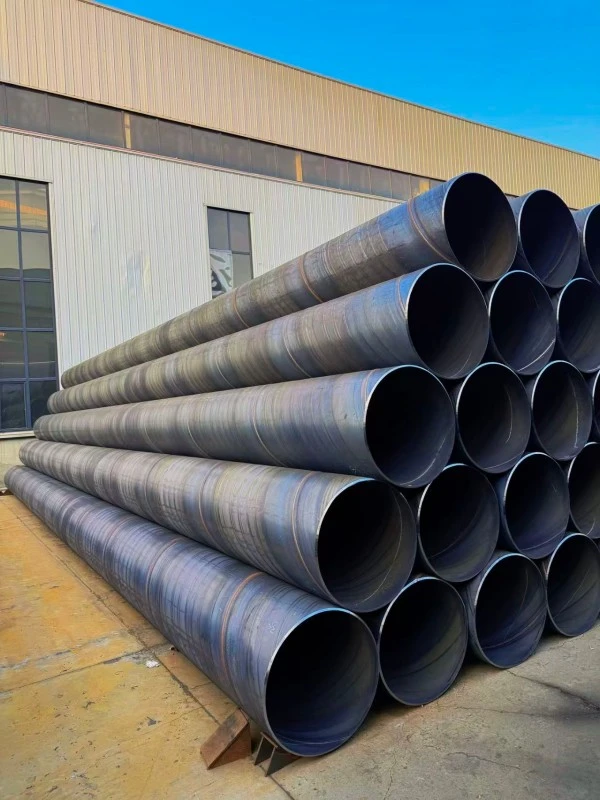

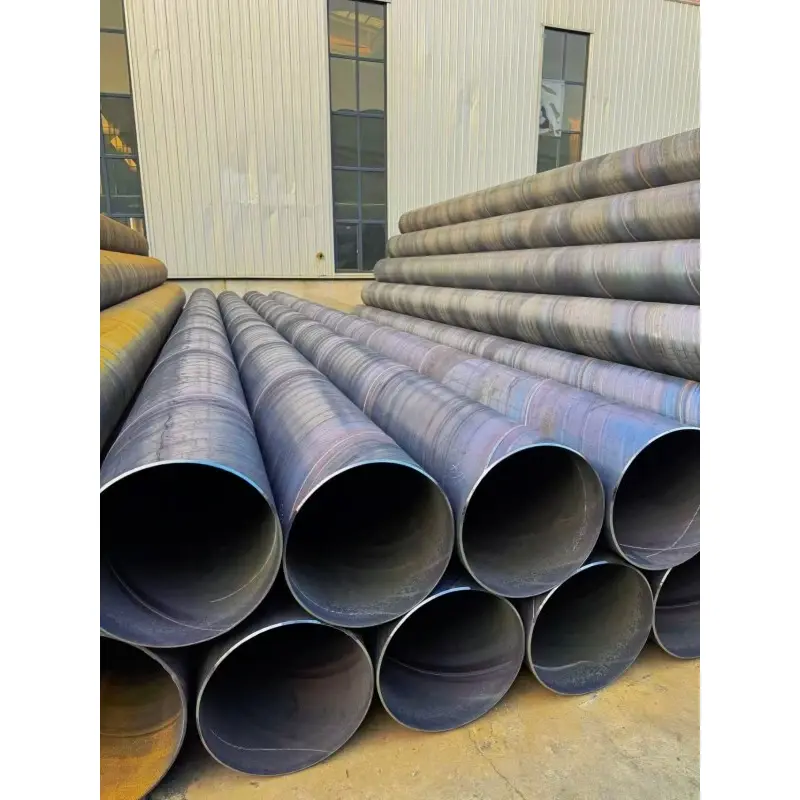

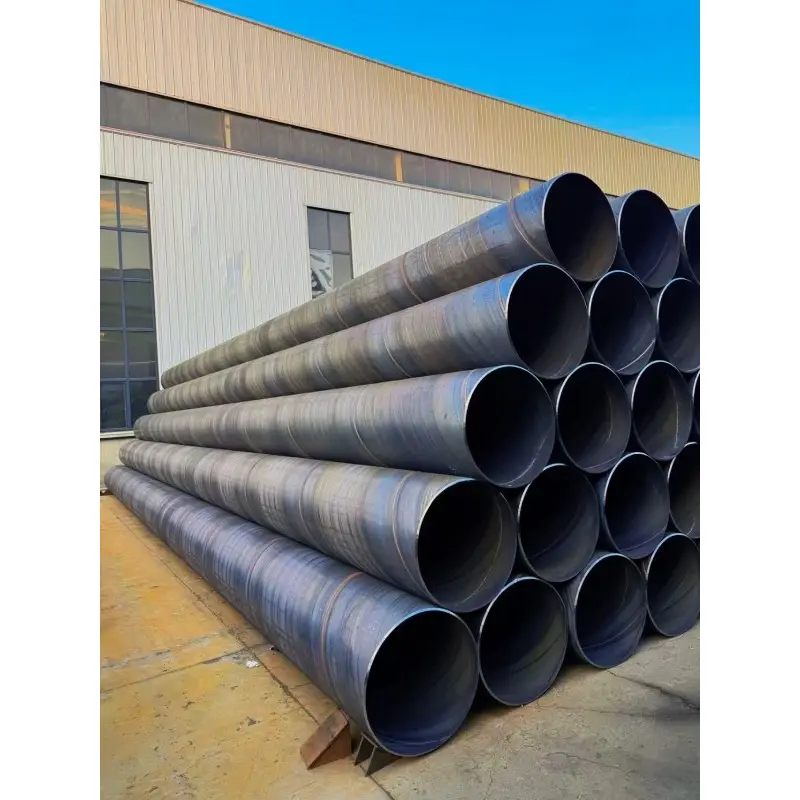

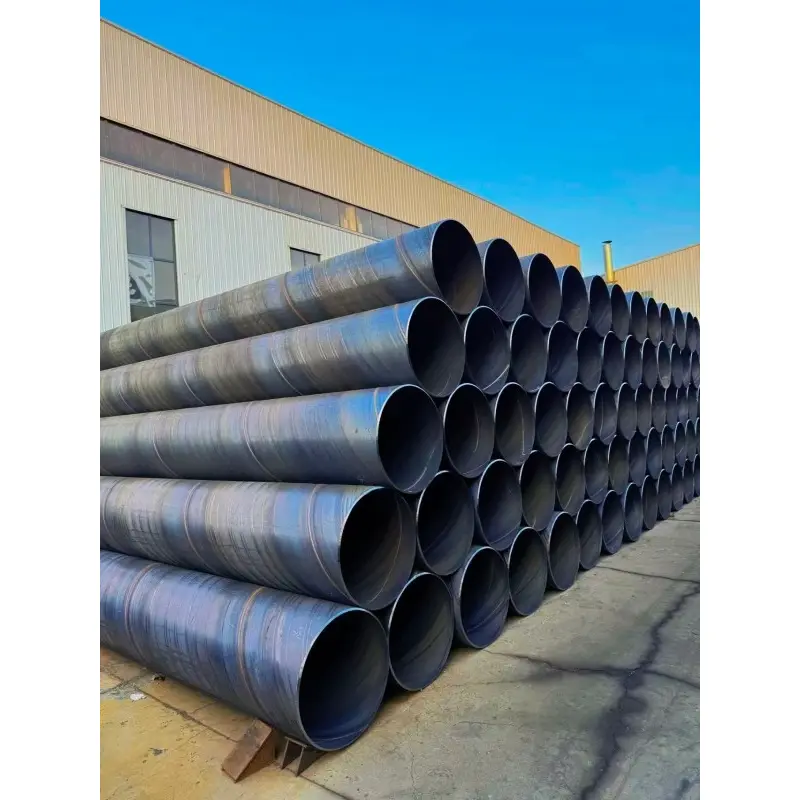

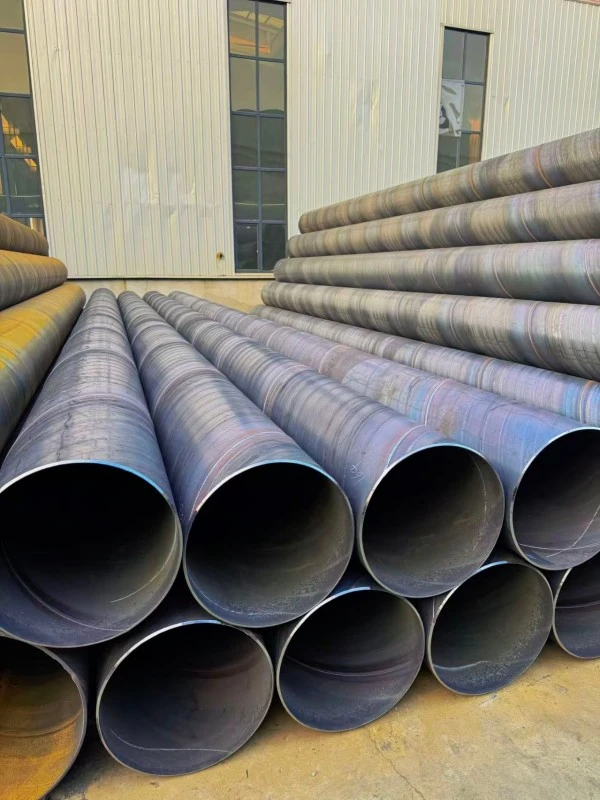

Horma Mehe Espiral Soldatutako Altzairuzko Hodia

Horma meheko espiral soldatutako altzairuzko hodiak, horma meheko SSAW altzairuzko hodia ere deitzen zaio, altzairuzko altzairuzko hodi ijetzitako espiral-hodi mota bat da, etengabe ijetzitako altzairuzko zerrendak forma espiraletan eratuz eta barruko eta kanpoko josturak alde biko urpeko arku soldadura bidez soldatuz.

Produktu honen ezaugarri nagusiak horma meheen lodiera, diametro handiko gaitasuna, egitura arina, materialaren erabilera tasa handia eta errendimendu mekaniko egonkorra dira. Horma lodiko espiral soldatutako altzairuzko hodiekin alderatuta, horma meheko SSAW altzairuzko hodiak batez ere presio baxuko aplikazioetan erabiltzen dira eraikuntza arina eta funtzionamendu ekonomikoa garrantzitsuak diren.

Altzairuzko hodien industrian, horma-lodiera ≤12mm eta DN200-tik gorako diametroa duten hodiak, oro har, horma meheko espiral soldatutako altzairuzko hodi gisa sailkatzen dira. Normalean aukeratutako hormaren lodiera 5 mm ingurukoa da DN200 hodietarako, 5–8 mm DN300–DN800 hodietarako eta 8–12 mm ingurukoa DN1000 eta diametro handiagoko hodietarako.

Zehaztapen nagusiak

ZHONGTIANek hornitutako Horma Mehe Espiral Soldatutako Altzairuzko Hodia φ219mm eta φ3620mm arteko kanpoko diametroetan eskuragarri dago, DN200 eta DN3600 bitartekoa estaltzen duena. Gehien erabiltzen den diametro-tartea DN600-DN2000 da, eskala handiko udal- eta industria-hodien proiektuen eskakizunak betetzen dituena.

Eskuragarri dagoen hormaren lodierak 5 mm, 6 mm, 7 mm, 8 mm, 10 mm eta 12 mm ditu. Materialen kalifikazio nagusiak Q235B, Q355B eta L245 dira presio-baldintza eta aplikazio-baldintzen arabera.

Hodiaren luzera estandarra 6-12 metrokoa izan ohi da, eta 15-18 metroko luzera pertsonalizatuak ere egin daitezke proiektuaren eskakizunen arabera. Produktuak SY/T 5037, GB/T 9711.1 eta API 5L PSL1 estandarren arabera fabrikatu daitezke.

Laneko presio arrunta 0.6MPa, 1.0MPa eta 1.6MPa da, presio baxuko eta ertaineko fluidoen garraio-sistemetarako egokiak izanik.

Ezaugarri nagusiak

1. Diseinu arina eta instalazio eraginkorra

Horma lodiera murriztua dela eta, horma meheko espiral soldatutako altzairuzko hodiak pisu nabarmen txikiagoa du diametro bereko horma lodiko altzairuzko hodi tradizionalekin alderatuta. Egitura arinek garraio-kostuak, altxatze-eskakizunak eta instalazio-lan-karga murrizten ditu eskala handiko kanalizazioen eraikuntzan.

Ura garraiatzeko distantzia luzeko proiektuetarako, udal-hodibide-sistemetarako eta aldi baterako kanalizazio-sareetarako, diseinu arina eraikuntzaren eraginkortasuna hobetzen eta proiektuaren kostu orokorrak murrizten laguntzen du. Bereziki egokia da instalazioaren abiadura eta garraioaren erosotasuna faktore garrantzitsuak diren proiektuetarako.

2. Eraztun-zurruntasuna eta likidazio-erresistentzia ona

Thin Wall SSAW Steel Pipe-k horma-diseinu meheagoa hartzen badu ere, bere espiral soldatutako egiturak eraztun-zurruntasun eta deformazio-erresistentzia fidagarriak eskaintzen ditu. Soldadura kiribilaren josturak estresa modu uniformeagoan banatzen du tutuaren gorputzean zehar, kanpoko presioaren, lurzoruaren mugimenduaren eta zimenduen finkapen irregularraren aurkako erresistentzia hobetuz.

Lurperatutako kanalizazioen aplikazioetarako, egitura honek instalazio-baldintza arruntetan errendimendu egonkorra mantentzen laguntzen du eta lur-aldaketek eragindako deformazio-arriskua murrizten du.

3. Barne gainazal leuna eta fluxu baxuko erresistentzia

Alde biko urpeko arku bidezko soldadura-prozesuak soldadura-kalitate egonkorra eskaintzen du eta hodiaren barne-gainazaleko egoera hobetzen du. Soldatutako egitura tradizionalekin alderatuta, horma meheko espiral soldatutako altzairuzko hodiaren barne gainazalak fluxuarekiko erresistentzia txikiagoa du.

Abantaila honek ura garraiatzeko, aireztapen sistemetarako, hautsa kentzeko kanalizazioetarako eta zirkulazio industrialetarako sistemetarako egokia da, non fluidoen edo airearen mugimendu eraginkorra behar den.

4. Diametro handiko kanalizazio irtenbide ekonomikoa

Horma Mehe Espiral Soldatutako Altzairuzko Hodiak diametro handiko presio baxuko kanalizazio aplikazioetarako irtenbide ekonomikoa eskaintzen du. Joturarik gabeko altzairuzko tutuekin eta jostura zuzen soldatutako tutu batzuekin alderatuta, espiral soldatutako altzairuzko hodiek materialaren erabilera eraginkortasun handiagoa eta fabrikazio kostu txikiagoak eskaintzen dituzte.

Distantzia luzeak dituzten azpiegitura proiektu handietarako, produktu honek altzairuaren kontsumoa, garraio-gastuak eta eraikuntza-inbertsioa eraginkortasunez murrizten ditu errendimendu fidagarria mantenduz.

5. Soldaduraren kalitate fidagarria eta ikuskapena

ZHONGTIAN Thin Wall SSAW Steel Pipe alde biko urpeko arku bidezko soldadura teknologia aurreratuarekin fabrikatzen da, kalitate-kontroleko prozedura zorrotzekin konbinatuta.

Ekoizpenean, hodi bakoitzak dimentsioko ikuskapena, soldadura kalitatearen ikuskapena eta presio hidraulikoaren probak egiten ditu. Bezeroen eskakizunen arabera, ultrasoinuen probak eta X izpien ikuskapena aplika daitezke soldadura errendimendua egiaztatzeko eta produktuaren kalitate egonkorra bermatzeko.

6. Diametro Handiko Fabrikazio Gaitasun Malgua

Horma Mehe Espiral Soldatutako Altzairuzko Hodiaren abantail nagusietako bat diametro handiko ekoizpena lortzeko gaitasuna da, espiral konformazio teknologiaren bidez.

Joturarik gabeko altzairuzko hodiekin alderatuta, espiral soldatutako altzairuzko hodiak diametro handiagoetan fabrika daitezke, ekoizpen malgutasun eta material eraginkortasun hobearekin. Horri esker, eskala handiko ur-ingeniaritzarako, udal-azpiegituretarako eta hodi industrialetarako proiektuetarako egokiak dira.

Produktuen Aplikazioak

1. Udal Ur-hornidura eta drainatze-hoditeria

Horma meheko espiral soldatutako altzairuzko hodia oso erabilia da udal-hornidura eta drainatze-sistemetan, hiriko ura garraiatzeko hodietan, euri-uren drainatze-sareetan, ur zikinen hodietan eta ura desbideratzeko proiektuetan barne.

Diametro handiko gaitasunagatik, egitura arinagatik eta kostu ekonomikoagatik, SSAW altzairuzko hodi mota honek distantzia luzeko udal-hodien eraikuntzarako irtenbide eraginkorra eskaintzen du. Instalazio-zailtasuna murriztu dezake bolumen handiko fluidoen garraioaren baldintzak betetzen dituen bitartean.

2. Aireztapen industriala eta hautsa kentzeko sistemak

Thin Wall SSAW Steel Pipe aireztapen-sistem industrialetan, fabrikako ihes-hodietan, hautsa biltzeko sistemetan eta aire-hornikuntza-sareetan aplikatzen da.

Diametro handiak eta barruko gainazal leunak aire-fluxuaren erresistentzia murrizten eta garraioaren eraginkortasuna hobetzen laguntzen du. Aireztapen eta hautsa kentzeko irtenbide fidagarriak behar dituzten lantegi, tailer eta instalazio industrialetarako egokia da.

3. Nekazaritza Ureztatzeko eta Uraren Ingeniaritza

Horma meheko espiral soldatutako altzairuzko hodia egokia da nekazaritzako ureztatze sistemetarako, urtegietako ur-garraiorako, uholdeen kontrolaren drainatzeetarako eta presio baxuko uraren ingeniaritzarako beste proiektuetarako.

Diametro handiko diseinuak distantzia luzeetan uraren transmisio eraginkorra ahalbidetzen du, eta egitura arinek instalazio eta garraio kostuak murrizten laguntzen du, altzairuzko hodien soluzio astunekin alderatuta.

4. Aldi baterako Hodi Sareak

Bere ezaugarri arinak eta instalazio erosoa direla eta, horma meheko espiral soldatutako altzairuzko hoditeria sarritan erabiltzen da hodietarako aldi baterako aplikazioetarako, eraikuntza guneko ur hornidura, aldi baterako drainatze sistemak eta epe laburreko ingeniaritza proiektuetarako.

Kanalizazio iraunkorreko irtenbideekin alderatuta, abantailak eskaintzen ditu kostuen kontrolan, instalazio-abiaduran eta malgutasunean, hodiak lekuz aldatu edo kendu behar direnean proiektua amaitu ondoren.

5. Egitura-aplikazio arinak

Horma meheko espiral soldatutako altzairuzko hoditeria egitura arinetan ere erabil daiteke, hala nola negutegiko zimendu handietan, euskarri-zutabeetan, behin-behineko euskarrietan eta industria-egitura osagarrietan.

Hala ere, batez ere karga ez diren lehen mailako aplikazioetarako egokia da eta ez luke egiturazko altzairuzko hodi astunak ordezkatu behar erresistentzia mekaniko handia edo muturreko karga-baldintzak behar dituzten proiektuetan.

6. Presio baxuko industria-fluidoen garraioa

Thin Wall SSAW Steel Pipe presio baxuko industria-fluidoen garraio-sistemetarako erabil daiteke, zirkulatzen duten ur-hodiak, berotzeko adar-hodiak eta industria likidoen garraio orokorra barne.

1.6MPa-tik beherako lan-presioa duten aplikazioetarako, produktu honek errendimenduaren, instalazioaren eraginkortasunaren eta proiektuaren kostuaren arteko oreka praktikoa eskaintzen du.

Fabrikazio-prozesua

1. Altzairuzko bobinaren prestaketa eta ertzaren tratamendua

Horma Mehe Espiral Soldatutako Altzairuzko Hodiaren ekoizpena kalitate handiko altzairuzko ijetzitako bobinekin hasten da. Altzairuzko bobinak desbobinatu, berdindu eta ertz fresaren bidez prozesatzen dira konformazio-dimentsio zehatzak eta soldadura-baldintza egonkorrak bermatzeko.

Lehengaiak behar bezala prestatzeak hodien zehaztasuna, soldaketaren koherentzia eta produktuaren fidagarritasun orokorra hobetzen laguntzen du.

2. Espiral Konformazio Prozesua

Ekoizpenean, prozesatutako altzairu-zerrenda konformazio-ekipoan sartzen da eta etengabe moldatzen da hodi espiral baten egituran, diseinatutako konformazio-angeluaren arabera.

Espiral konformazio teknologiari esker, fabrikatzaileek diametro handiko altzairuzko hodiak ekoizteko zehaztapen malguekin, materialaren erabilera eraginkorra mantenduz.

3. Alde biko urpeko arkuko soldadura

Barneko eta kanpoko jostura espiralak alde biko urpeko arku bidezko soldadura teknologia erabiliz soldatzen dira.

Soldadura metodo honek sartze sakona, soldadura indar egonkorra eta errendimendu mekaniko ona eskaintzen ditu. Soldadura-prozesuak espiral josturak funtzionamendu-presioa eta zerbitzu-baldintza normalak jasan ditzakeela bermatzen du.

4. Saiakuntza ez-suntsitzaileak eta kalitate-ikuskapena

Soldaduraren ondoren, Thin Wall SSAW Steel Pipe-k ikuskapen-prozedura zorrotzak egiten ditu, ultrasoinu-probak, X izpien ikuskapena, dimentsio-neurketa eta soldadura kalitatearen egiaztapena barne.

ZHONGTIANek kontrolatutako ikuskapen-prozedurak jarraitzen ditu hodi bakoitzak bezeroen indarra, zehaztasuna eta fidagarritasunari buruzko eskakizunak betetzen dituela ziurtatzeko.

5. Presio Hidraulikoaren Saiakuntza

Proba hidraulikoak amaitutako hodietan egiten dira presio-erresistentzia eta ihesaren errendimendua egiaztatzeko.

Hodiak presio baldintza zehatzetan probatzen dira, ura eta presio baxuko beste fluido batzuk garraiatzeko funtzionamendu fidagarria bermatuz.

6. Ebaketa, estaldura eta azken prozesamendua

Ikuskatu ondoren, hodiak bezeroak eskatutako luzeren arabera mozten dira eta entregatzeko prestatzen dira.

Aplikazio-ingurune desberdinen arabera, ZHONGTIANek gainazaleko babeserako soluzio pertsonalizatuak eman ditzake, besteak beste, epoxi estaldura, IPN8710 estaldura eta 3PE korrosioaren aurkako estaldura.

Altzairuzko beste hodi batzuekin alderatzea

1. Horma meheko espiral soldatutako tutua vs horma lodiko espiral soldatutako tutua

Horma meheko espiral soldatutako altzairuzko hodiak batez ere presio baxuko aplikazioetarako diseinatuta daude, oro har, 5-12 mm arteko lodiera duten horma-lodiera, eta horma lodiko espiral soldatutako altzairuzko hodiak presio handiagoa eta egitura-aplikazio astunagoak egiteko erabiltzen dira.

Horma lodiko espiral soldatutako hodiekin alderatuta, horma meheko produktuek pisu txikiagoa, instalazio errazagoa eta kostu eraginkortasun hobea eskaintzen dute, eta horma lodiek presio erresistentzia handiagoa eskaintzen dute ingurune zorrotzetarako.

2. Horma meheko espiral soldatutako tutua vs Jostura zuzena soldatutako tutua

Jostura zuzeneko soldatutako tutuekin alderatuta, Thin Wall SSAW Steel Pipe-k abantailak ditu diametro handiko ekoizpen-gaitasunean eta fabrikazio-malgutasunean.

Espiral soldatutako altzairuzko hodiek φ3000mm-tik gorako diametroak lor ditzakete, jostura zuzeneko hodiek diametro-eremuan mugatuagoak izan ohi diren bitartean. Hori dela eta, horma meheko espiral soldatutako altzairuzko hodia sarritan hautatzen da eskala handiko ur-ingeniaritza eta udal-hodien proiektuetarako.

3. Horma Mehe Espiral Soldatutako Hodia vs Joturarik gabeko Altzairuzko Hodia

Joturarik gabeko altzairuzko hodiekin alderatuta, horma meheko espiral soldatutako altzairuzko hodiak kostu eraginkortasun hobea eskaintzen du diametro handiko presio baxuko aplikazioetarako.

Joturarik gabeko altzairuzko hodiak presio handiko eta aplikazio berezietan erabiltzen dira batez ere, eta espiral soldatutako hodiak egokiagoak dira diametro handia, garraio ekonomikoa eta instalazio eraginkorra eskatzen duten azpiegitura proiektuetarako.

Korrosioaren aurkako babesa eta zerbitzu-bizitza

1. Lurperatutako ur-hodien babesa

Lurpeko ur-hornikuntza eta drainatze aplikazioetarako, Horma Mehe Espiral Soldatutako Altzairuzko Hodiak epoxi ikatz-tar estaldurarekin edo IPN8710 korrosioaren aurkako estaldurarekin trata daitezke.

Instalazio-baldintza egokietan, espero den zerbitzu-bizitza 15-20 urtera irits daiteke gutxi gorabehera lurzoruaren ingurunearen eta mantentze-baldintzen arabera.

2. Barruko Aireztapen Sistemaren Babesa

Barruko aireztapen, ihes eta aire industrialaren garraio-sistemetarako, gainazaleko babesak normalean herdoilaren aurkako estaldura edo hotz galbanizatutako tratamendua barne hartzen ditu.

Babes metodo honek korrosioarekiko erresistentzia nahikoa eskaintzen du barruko inguruneetarako eta 10-15 urteko iraupena lor dezake gutxi gorabehera.

3. Eskakizun handiko lurpeko hodien babesa

Korrosioarekiko erresistentzia handiagoa behar duten proiektuetarako, Thin Wall SSAW Steel Pipe 3PE korrosioaren aurkako estaldurarekin horni daiteke.

Hiru geruzako polietilenozko estaldura-sistemak hezetasunaren, lurzoruaren korrosioaren eta kanpoko ingurumen-faktoreen aurkako babes handiagoa eskaintzen du, baldintza egokietan 25-30 urteko iraupen potentziala duena.

Hautaketa Gida

1. Hautatu Lan-presioaren arabera

Horma Mehe Espiral Soldatutako Altzairuzko Hodiaren aukeraketak lehenik kanalizazio-sistemaren funtzionamendu-presioa kontuan hartu behar du.

Lan-presioa ≤1.6MPa duten aplikazioetarako, horma mehe espiral soldatutako altzairuzko hodiak egokiak dira orokorrean. 2,5 MPa-tik gorako presio-baldintzetarako, horma lodiko espiral soldatutako altzairuzko hodiak edo erresistentzia handiko beste tutu-soluzio batzuk gomendatzen dira.

2. Hautatu Diametroaren eta Hormaren Lodieraren arabera

Beharrezko hormaren lodiera hodiaren diametroaren, funtzionamendu-baldintzen eta instalazio-ingurunearen arabera hautatu behar da.

Esate baterako, DN600 kanalizazioek 6-8 mm-ko horma-lodiera erabiltzen dute normalean, DN1000-k 8-10 mm-ko horma-lodiera erabiltzen dute eta DN1500 edo diametro handiagoko hodiek 10-12 mm-ko horma-lodiera behar dute.

3. Hautatu Materialaren kalifikazioaren arabera

Q235B presio baxuko hodietarako aplikazio orokorretarako hautatzen da normalean, errendimendu orekatua eta kostu abantailagatik.

Q355B erresistentzia handiagoa behar duten proiektuetarako egokia da, eta L245, berriz, gasbideen garraiorako aplikazioetarako erabiltzen da, material espezifiko estandarrak behar direnean.

4. Gomendatzen ez diren aplikazioak

Horma meheko espiral soldatutako altzairuzko hodia ez da gomendagarria presio handiko petrolio- eta gas-hodietarako, tenperatura altuko lurrun-sistemetarako, karga-pilo astunetarako edo ingurune kimiko oso korrosiboetarako.

Aplikazio hauetarako, bezeroek presio maila altuagoko, propietate mekaniko sendoagoak edo korrosioarekiko erresistentzia espezializatua duten altzairuzko hodiak hautatu behar dituzte.

Zergatik aukeratu ZHONGTIAN Horma Mehe Espiral Soldatutako Altzairuzko Hodia?

1. Altzairuzko Hodiak Fabrikatzeko Gaitasun Profesionala

ZHONGTIAN horma meheko espiralezko soldadura altzairuzko hodien fabrikatzaile eta hornitzaile profesionala da Txinan, eta nazioarteko bezeroei SSAW altzairuzko hodi irtenbide pertsonalizatuak eskaintzen dizkie.

Produkzio-esperientzia profesionala eta fabrikazio-prozesu helduak dituenez, ZHONGTIANek ingeniaritza-proiektu desberdinak onartzen ditu, besteak beste, udal azpiegiturak, hodi industrialak eta ura garraiatzeko sistemak.

2. Pertsonalizatutako produktuen irtenbideak

ZHONGTIANek irtenbide pertsonalizatuak eman ditzake proiektuaren eskakizunen arabera, hodiaren diametroa, hormaren lodiera, luzera, materialaren kalifikazioa eta korrosioaren aurkako tratamendua barne.

Malgutasun horri esker, bezeroek horma meheko SSAW Steel Pipe produktu egokiak lor ditzakete ingurune eragile desberdinetarako.

3. Kalitate Kontrol Sistema zorrotza

Lehengaien ikuskapenetik azken produktuaren probara arte, ZHONGTIANek kalitatea kudeatzeko prozedura zorrotzak aplikatzen ditu ekoizpen prozesu osoan.

Hodi bakoitza kontrolatutako soldadura teknologiarekin, ikuskapen-prozedurarekin eta proba estandarrekin fabrikatzen da, kalitate egonkorra eta errendimendu fidagarria bermatzeko.

Ohiko galderak

1. Horma mehe espiral soldatutako altzairuzko hodiak erabil daitezke berotegi-egituretarako?

Horma Mehe Espiralezko Soldadura Altzairuzko Hodia negutegiko zimendu handietarako edo diametro handiagoko egitura euskarria behar den zutabeetarako erabil daiteke.

Hala ere, berotegi-marko arruntek normalean hodi biribil galbanizatuak edo hodi obalatuak erabiltzen dituzte arinagoak, instalatzeko errazagoak eta ekonomikoagoak direlako negutegiaren eraikuntza estandarra egiteko.

2. Zein da horma meheko SSAW altzairuzko hodiaren eta hodi galvanizatuaren arteko aldea?

Thin Wall SSAW Steel Pipe diametro handiko presio baxuko fluidoen garraiorako eta egitura arineko aplikazioetarako diseinatuta dago batez ere.

Hodi galvanizatuak, oro har, diametro txikiagoko hodiak dira, ur-sistemetarako, aldamioetarako, berotegi-egituretarako eta eraikuntza-aplikazio orokorretarako. Bi produktuek ingeniaritza helburu desberdinak dituzte.

3. Erraz deformatuko al da horma mehe espiralezko altzairuzko hodiak?

Horma Mehe Mehe Soldatu Altzairuzko Hodiak behar bezala hautatuta eta instalatuta dagoen eraztun-zurruntasun eta deformazio-erresistentzia nahikoa ditu.

Lurperatutako edo lur gaineko funtzionamendu-baldintza normaletan, hodiak errendimendu egonkorra mantendu dezake. Hala ere, ez da erabili behar diseinatutako presio-tartetik kanpo edo karga astuneko eta oso korrosiboko inguruneetan.
